詳細情報 |
|||
| 適用: | 単信/複式アパートケーブルのため | ケーブルの直径: | 2.0/3.0/5.0mm |
|---|---|---|---|
| 構造の速度: | Max.190m/分 | Aramidヤーンは完済する: | 10heads |
| いいえ堅い緩衝された繊維の完済してはいけない: | 4 | 余分減少: | 1550nm<=0.02dB/km （光ファイバー単一型） |
| サービス: | 12month保証 | Poweerの供給: | 50kw、3-phase 5wire 380V 50HZ |
| ハイライト: | 屋内光ファイバケーブル機械,190mpm屋内光ファイバケーブル機械 |
||
製品の説明
前提繊維のパッチ・コードのための屋内光ファイバケーブル機械
i-suntopの光ファイバケーブル機械20220228.pdf
1. 前提繊維のパッチ・コードの屋内光ファイバケーブル機械のための記述:
この機械は突き出る単信、二重、他の屋内柔らかいケーブルの生産、ジャケット材料にポリ塩化ビニール、LSZHである場合もある使用することができる。押出機の形は、滑らかな均一直径円形になった。
2. 前提繊維のパッチ・コードのための屋内光ファイバケーブル機械の技術的な変数:
|
生産ライン構造の速度 |
190m/min |
|
生産ラインプロセス速度 |
80 | 150m/分（単信/複式アパートケーブル、ポリ塩化ビニール材料） |
|
堅い緩衝繊維は完済する |
4つの巻き枠 |
|
繊維の給料支払いの巻き枠の指定 |
PN400mm、PN235mm |
|
繊維の給料支払いの張力 |
0.4~1.5N |
|
堅い緩衝繊維の直径 |
φ0.6mm orφ0.9mm |
|
Aramidヤーンの給料支払いの張力 |
0.5~3N
|
|
指定を包むAramidヤーンの綿 |
φ214×φ94×220mm |
|
Aramidヤーンの頭部数 |
10 |
|
押出機のタイプ |
50/60×25
|
|
巻き取り装置の張力 |
2~20N
|
|
テープ巻き取りリールの指定 |
PN400-PN630
|
|
付加的な損失 |
≤0.02dB/km （唯一の単モード繊維のために） |
|
電源 |
50kw 380vの± 5% 50Hz AC 3段階+ Nライン+グラウンド ワイヤー |
前提繊維のパッチ・コードのための屋内光ファイバケーブル機械の3.Main項目:
|
項目 |
Qty. |
|

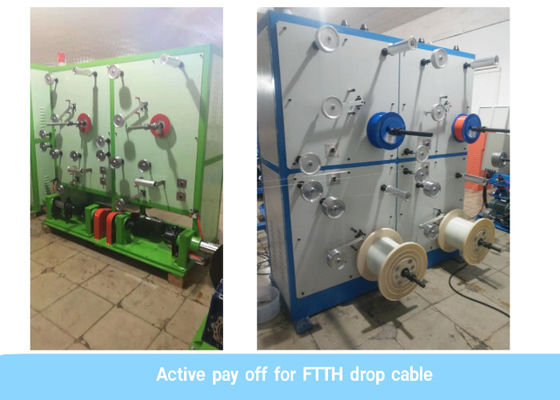

4つの頭部堅い緩衝された繊維の給料支払い |
1set |
|

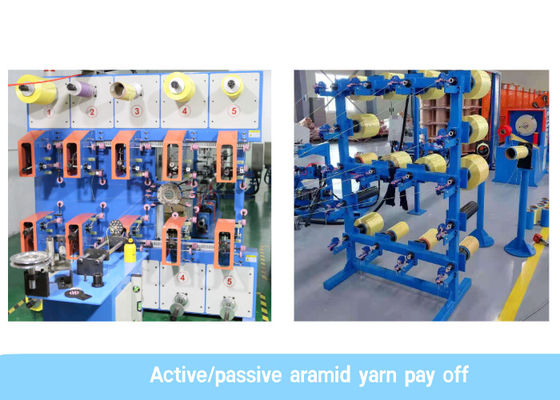

受動の/activeのaramidヤーンは完済する |
|
|
移動式型の支持 |
1set |
|

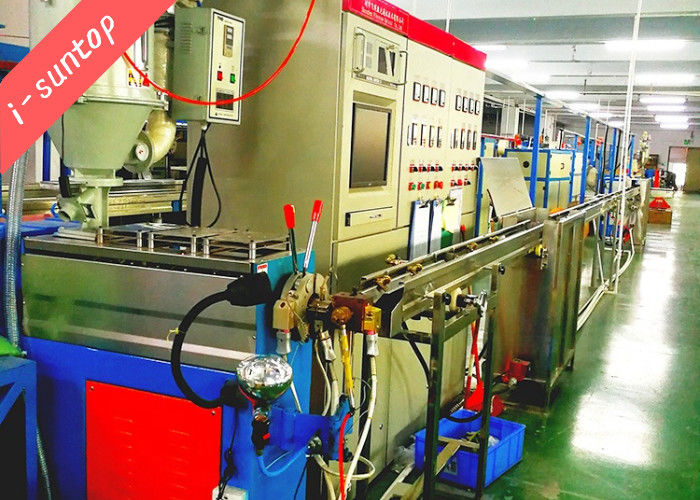

単信/複式アパートケーブルのための50押出機 |
1set |
|
50kgドライヤー+hopper |
1set |
|
IPC+PLCのプログラム制御のsysterm |
1set |
|
2.5m移動水たらいおよび暖かい水漕 |
1set |
|
8mの固定タイプ冷水のたらいおよび冷水tank+chiller |
1set |
|
レーザーの直径のゲージ |
1set |
|
二重車輪のキャプスタン |
1set |
|
横の蓄積装置 |
1set |
|
400-630mm二重シャフトの巻き取り装置 |
1set |
