詳細情報 |
|||
| 放出材料: | PBT、PP | 設計速度: | Max.800m/分 |
|---|---|---|---|
| いいえ繊維の: | 12 | 余分な損失: | <> |
| 適用: | 乾燥したPBTの緩い管の製造業 | 保証: | 18month |
| 力: | 70KWのAC380V ±10%の50HZ三相五線式 | インバーター: | Danfoss |
| ハイライト: | 70KW光ファイバーケーブル機械,PBT光ファイバーケーブル機械 |
||
製品の説明

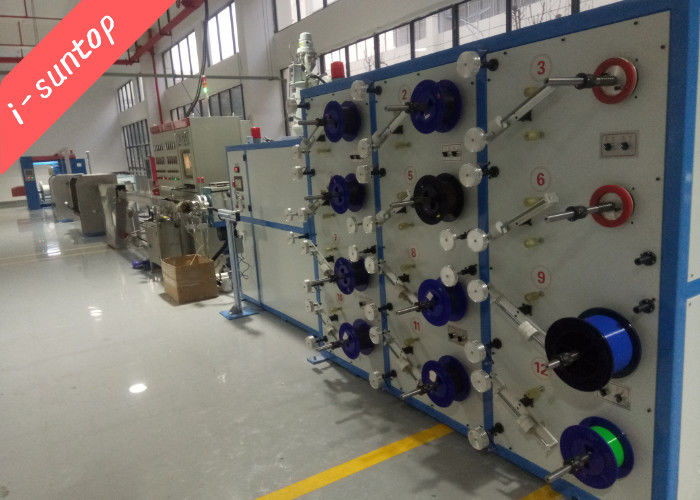

乾燥した緩い管の生産ラインのための光ファイバケーブル機械
i-suntopの光ファイバケーブル機械20220228.pdf
1. 乾燥した緩い管の生産ラインのための光ファイバケーブル機械の記述:
ゼリーのない2-12中心の繊維光学の緩い管のための主要出願。
2. 乾燥した緩い管の生産ラインのための光ファイバケーブル機械の技術的な変数:
| モデル タイプ | Φ50 |
| 適当な材料 | 変更されたPP&PBT |
| 給料支払いのボビンのサイズ | Φ236*160*108*25.4mm/φ265*160*225*25.4mm |
| 中心 | 1-12 |
| 給料支払いの張力 | 0.4N-1.5N±0.05N |
| 緩い管OD | Φ1.6-3.0mm |
| 設計されていた速度 | Max.800m/分 |
| 加工ライン速度 | Max.500m/分 |
| 巻き取り装置のボビン | PN630-800mm |
| 平行した損失 | ≤0.02dB/km |
| ラインの長さ | ≤36m*4.5m*3.5m |
| 力 | 70KWのAC380V ±10%の50HZ三相五線式 |
3. 乾燥した緩い管の生産ライン（高速）のための光ファイバケーブル機械のライン コンフィギュレーション:
| 項目 | Qty. |
| 12heads繊維は完済する | 1set |
| 取除かれる静電気装置 | 1set |
| ゼリーの詰物装置 | 1set |
| 50押出機 | 1set |
| ドライヤー+hopper 50kg | 1set |

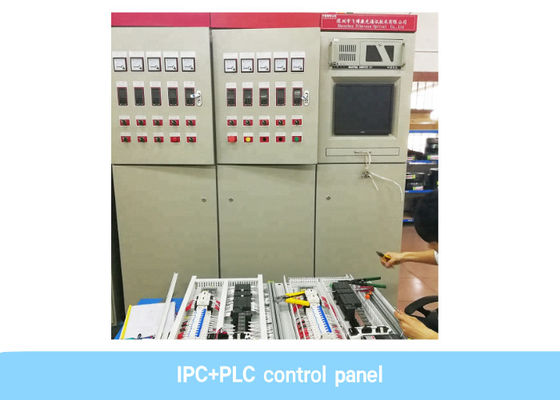

| IPC+PLCのプログラム制御のsysterm | 1set |
| 4つのmの移動式熱湯のタンク+熱湯タンク | 2sets |
| Ф630mmの単一の車輪capstan+Warm水噴霧装置 | 1set |
| Ф630mmの単一の車輪capstan+cold水噴霧装置 | 1set |
| レーザーの直径のゲージ | 1set |
| 張力ダンサーをとなさい | 1set |
| 二重シャフトの巻き取り装置630-800mm | 1set |
4. 他の関連装置:
A.の光ケーブルの生産ライン
B.の光ケーブルの試験装置
C.の光ケーブルの付属装置
E. Electricワイヤーおよびケーブル装置
F. Electricワイヤーおよびケーブルの試験装置
G. Electricワイヤーおよびケーブルの付属装置
H.銅線の延伸機
I.リード編み機
J. Braiding機械
L. Armored Monocoilの管機械
