詳細情報 |
|||
| 材料: | PVC/LSZH | Desginの速度: | Max.190m/分 |
|---|---|---|---|
| いいえ繊維の: | 12 | 放出の後の余分な損失: | 0.02dB/km （光ファイバー単一型） |
| 使用法: | 12中心FTTHの円形のドロップ・ケーブルの製造業 | 保証: | 12ヶ月 |
| 電圧: | 3-phase 5wire 380V 50HZ | システム: | PLC+IPC制御 |
| ハイライト: | 190m/min光ファイバケーブル機械,LSZHの光ファイバケーブル機械 |
||
製品の説明

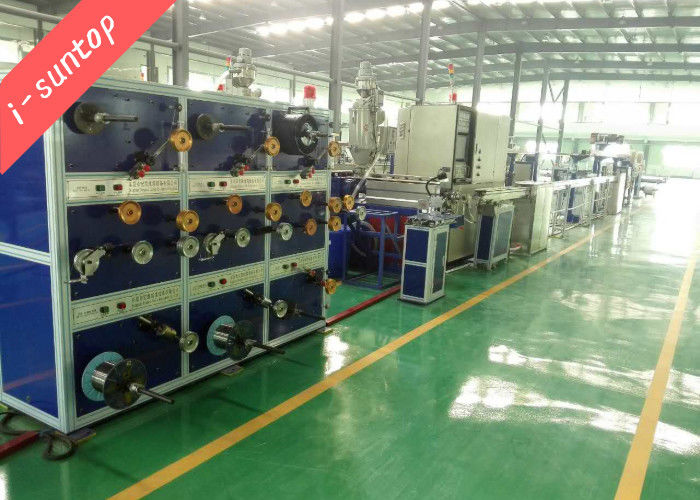

12中心FTTHの円形の低下の光ファイバケーブル機械生産ライン
i-suntopの光ファイバケーブル機械20220228.pdf
1. 12中心FTTHの円形の低下の光ファイバケーブル機械生産ラインのための記述:
それは2-12cores小型ケーブルを作り出すのが常であり放出材料はLSZHまたはポリ塩化ビニールである。
2. 12中心FTTHの円形の低下の光ファイバケーブル機械生産ラインのための機械主要な電気ブランド:
モーター:トンコワン モーター
トランスデューサー:inovanceのトランスデューサー
温度調節器:OmronのブランドPIDのスマートなタイプ
人間-機械インタフェース:10.2インチ色
PLCおよび制御モジュール:Siemens
ねじおよびバレル:jinhuの会社によって作り出される。
軸受け:日本NSKか他の同じ質のブランド
低電圧の電気部品:SIEMENS、OMRON、シュナイダー ブランド、等を採用する。
3. 12中心FTTHの円形の低下の光ファイバケーブル機械生産ラインの技術的な変数:
|
押出機のタイプ |
50×25押出機 |
|
放出材料 |
LSZH、ポリ塩化ビニール |
|
構造の速度 |
Max.150m/分 |
|
生産の速度 |
まで別のケーブルのdiamter |
|
いいえ光ファイバーの給料支払いの巻き枠の |
12か24の巻き枠 |
|
光ファイバーの給料支払いの巻き枠の指定 |
25kmおよび50kmの標準的な光ファイバーの巻き枠 |
|
光ファイバーの給料支払いの張力 |
0.4N-1.5N |
|
補強の給料支払いの棚の頭部いいえ |
1head |
|
補強の給料支払いの巻き枠の指定 |
PN400巻き枠およびø254×ø116×ø180×ø32巻き枠 |
|
補強の指定 |
ø0.4-ø1.0 |
|
補強の給料支払いの張力 |
5N-20N |
|
巻き取り装置の張力 |
5-15N |
|
指定テープ巻き取りリール |
PN400巻き枠およびPN630巻き枠（中央シャフトの穴径のø 56） |
|
放出の後の余分な損失 |
1550nm<> |
|
機械の中心の高さ |
背景からの1000mm |
12中心FTTHの円形の低下の光ファイバケーブル機械生産ラインのための4.Line構成:
|
項目 |
Qty. |
|

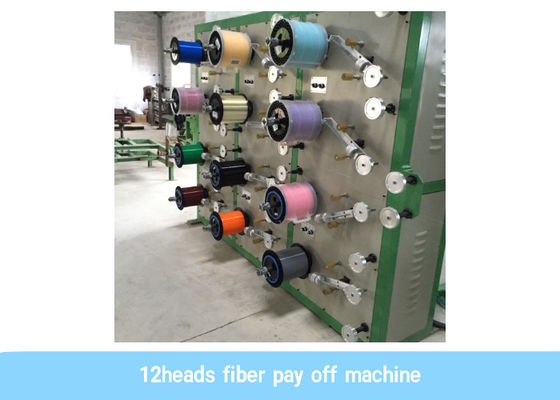

12heads繊維の給料支払い |
1set |
|
移動式型の支持 |
1set |
|
50押出機 |
1set |
|
ドライヤー+hopper |
1set |
|
IPC+PLCのプログラム制御のsysterm |
1set |
|
移動水たらいおよび暖かい水漕 |
1set |
|

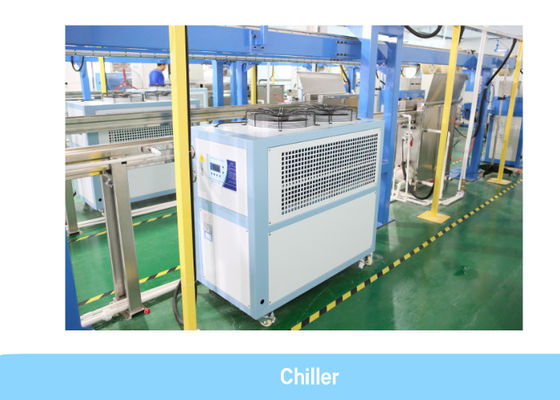

固定タイプ冷水のたらいおよび冷水タンク |
1set |
|
レーザーの直径のゲージ |
1set |
|
二重車輪のキャプスタン |
1set |
|
ケーブル蓄積装置 |
1set |
|
二重シャフトの巻き取り装置 |
1set |
