詳細情報 |
|||
| 適用: | 屋内および屋外FTTHのドロップ・ケーブルの製造業 | 放出材料: | PVC / LSZH / PE |
|---|---|---|---|
| Desginの速度: | Max.150m/分 | いいえ繊維の完済してはいけない: | 1/2/4 |
| 放出の後の余分な損失: | 1550nm<=0.02dB/km （光ファイバー単一型） | サービス: | 1つの年の保証 |
| 電圧: | 50kw、3-phase 5wire 380V 50HZ | PLC: | Siemens |
| ハイライト: | FTTHの平らな光ファイバケーブル機械,50KW光ファイバケーブル機械 |
||
製品の説明
屋内および屋外FTTHの平らな低下の光ファイバケーブルの放出のおおう機械
i-suntopの光ファイバケーブル機械20220228.pdf
屋内および屋外FTTHの平らな低下の光ファイバケーブルの放出のおおう機械のための1.Application:
FTTHのドロップ・ケーブルの生産ラインが主に平らな1-4中心を作り出すのに使用され、円形FTTHのドロップ・ケーブルは、材料LSZH、ポリ塩化ビニールおよびPEのどちらである場合もある。
屋内および屋外FTTHの平らな低下の光ファイバケーブルの放出のおおう機械のための2.Features:
高い構成、全機械使用IPC+PLC制御システム、装置、たくさんの放出、高い生産の効率、光沢度の高い表面、小さい温度の相違、低雑音、よい安定性、の便利な操作、長い耐用年数の強い継続の低負荷の消費働くこと。
屋内および屋外FTTHの平らな低下の光ファイバケーブルの放出のおおう機械の3.Technical変数:
|
いいえ |
項目 |
Paramters |
|
1
|
構造の速度
|
190m/min
|
|
2
|
生産の速度
|
≥ 120m/min
|
|
3
|
光ファイバーのボビンのサイズ
|
Φ236 X Φ160 X Φ108かΦ300 X Φ160 xΦ250
|
|
4
|
光ファイバーの張力
|
0.5~3N （調節可能な）
|
|
5
|
巻き取り装置の張力
|
5~20N （調節可能な）
|
|
6
|
巻き取り装置のボビンのサイズ
|
PN400-PN 630mm
|
|
7
|
ラインの長さ
|
26m
|
|
8
|
ラインの中央高さ
|
1000mm
|
|
9
|
力
|
50KW
|
屋内および屋外FTTHの平らな低下の光ファイバケーブルの放出のおおう機械のための4.Main項目:
| 項目 | Qty. |

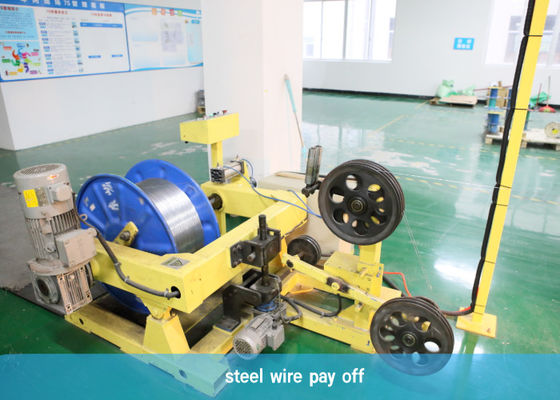

| Φ800 Stengthenのメンバーの鋼線の給料支払い（1.0/1.2mmの鋼線のために） | 1set |
| 4頭部繊維+2head FRP/の小さい鋼線の給料支払い | 1set |
| 移動式型の支持 | 1set |
| 50押出機 | 1set |
| 50kgドライヤー+hopper | 1set |
| IPC+PLCのプログラム制御のsysterm | 1set |
| 2.5mm移動水たらいおよび暖かい水漕 | 1set |
| 8mmの固定タイプ冷水のたらいおよび冷水タンク | 1set |
| レーザーの直径のゲージ | 1set |

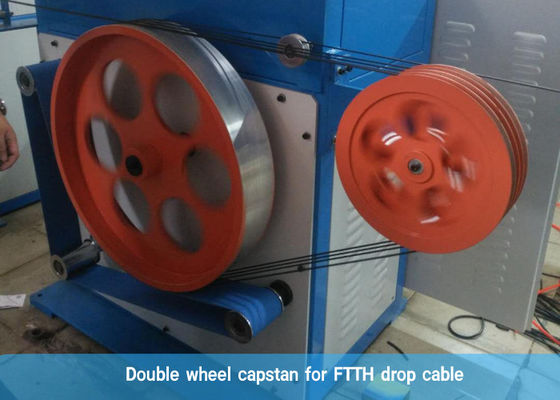

| 二重車輪のキャプスタン | 1set |
| ケーブル蓄積装置 | 1set |
|

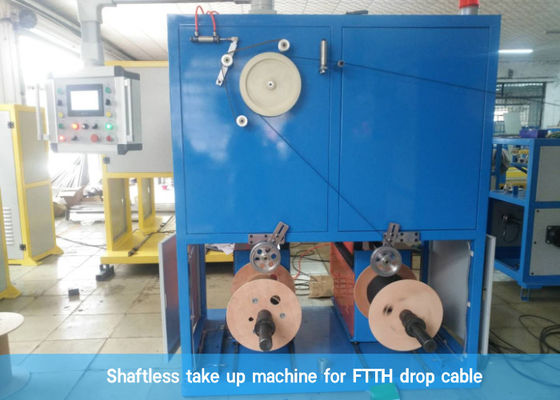

400-630mmのshaflessタイプ二重シャフトの巻き取り装置 |
1set |
