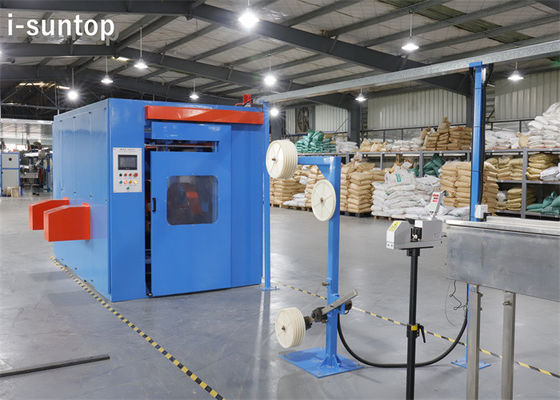

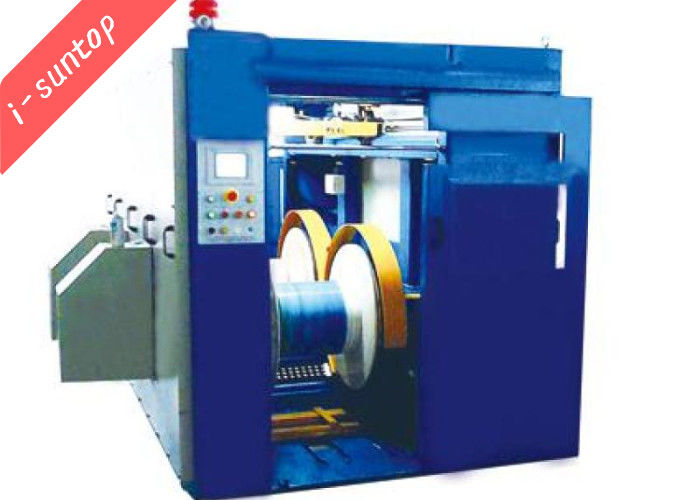

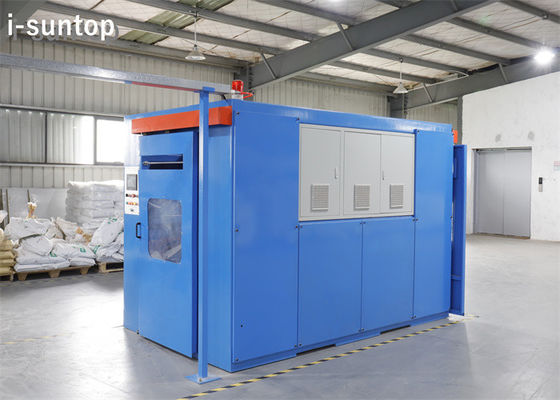

繊維の緩い管の自動切口および変更のボビンは横機械をとる

i-suntopの光ファイバケーブル機械20220228.pdf

1. 繊維の緩い管の自動切口のための構造および変更のボビンは横機械をとる:

• ライン単位は3kwトンコワン普遍的なACインバーター モーター、同期ベルト、同期ベルトの車輪およびブレーキで構成される。モーターはプロセスをとるために完了するように巻く円を運転する巻くシャフトによって接続される大きい車輪の回転をもたらす同期ベルトによって運転される。

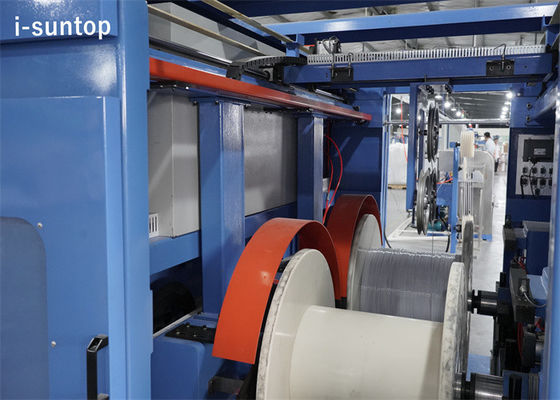

• ボビンの持ち上がる単位は持ち上がる棚で締め金で止める上構成され。指定高さ自動停止シリンダー、そして締め金で止めるシリンダーに上昇するシリンダーの後でフレーム、そして人工的な開始のボビン制御ボタンを、高く上げることへのボビン押しは副上、シャフトを自動的に運転し、一緒に密接に巻く。
• 横部分は750w松下電器産業ACサーボ モーター、一組からの同期ベルトの車輪、ねじ棒、線形ガイド・レール逆転システム成り。一組の同期ベルトの車輪の球ねじ回転を通ってモーターによって運転される。モータ速度の調節によって、別のピッチの条件の必要性を満たすことができる。逆転システムはボビンの幅に従って調節することができる調節可能なモードを採用する。それはまた横断が適度な位置で変わることを保障するために微調整することができる。
• 横断動きのメカニズムはの上のビームでとボビンを、370w三相非同期モーター、減力剤、同期ベルトの車輪、同期ベルトおよび移動式車から成っている取付けられている。同期を通したディスク・ドライブの同期滑車の車輪の回転のギヤ減力剤を通したモーターによる移動式車は、必須の位置へのビーム動きの車を、ベルトために自動的に、単純構造、信頼できる操作停止する。

2. 繊維の緩い管の自動切口のための指定および変更のボビンは横機械をとる:

電子制御システムはPLCの論理制御およびタッチ画面操作を採用する。別の電気制御cabinet.PLCはSiemens S7-300シリーズ プロダクトを採用する;ACインバーターはDANFOSSプロダクトを採用する;AC周波数変換モーター使用トンコワン普遍的なモーター プロダクト;ACサーボ・システムの使用松下電器産業プロダクト;空気スイッチ、接触器および他の低圧の電化製品はSiemensプロダクトを採用する;中間リレーはシュナイダー プロダクトを採用する。三相五線式配分ラインに従う電源;装置のすべてのカバーにそして制御キャビネットに信頼できる基づいていることがある。電気電気器具が、電気取付け採用する低電圧はIECの国際規格に合う。

3. 繊維の緩い管の自動切口および変更のボビンのための主要なparamtersは横機械をとる:
