詳細情報 |
|||
| 適用: | ケーブルを引っ張るため | サービス: | 12month保証 |
|---|---|---|---|
| 電圧: | 3-phase 5wire 380V 50HZ | モーター力: | 3-55kw |
| 牽引した力: | 200~15000kg | 速度: | 20-150m/Min |
| ハイライト: | 空気ケーブルのおおう機械,空気の幼虫の牽引装置,150m/Min幼虫の牽引装置 |
||
製品の説明
繊維光学の屋外ケーブルのおおうラインのための空気の幼虫の牽引装置
i-suntopの光ファイバケーブル機械20220228.pdf
1. 繊維光学の屋外ケーブルのおおうラインのための幼虫の牽引装置の構造:
-
この機械は放出、旗の取付け、ケーブルの形成および他の生産ラインのために電源ケーブルの工場および光ケーブルの工場でさまざまなケーブルを引っ張る使用される。それは平らなベルトの牽引の形態および空気に締め金で止めることを採用する。
-
構造は適度であり、それは理想的な牽引装置の新型である。主力はDCモーターか可変的な頻度速度の規則を選ぶことができる。
2. 繊維光学の屋外ケーブルのおおうラインのための幼虫の牽引装置の指定:
-
全フレームは良質の鋼板から曲がり、接続の後で成り、出現は新しい。
-

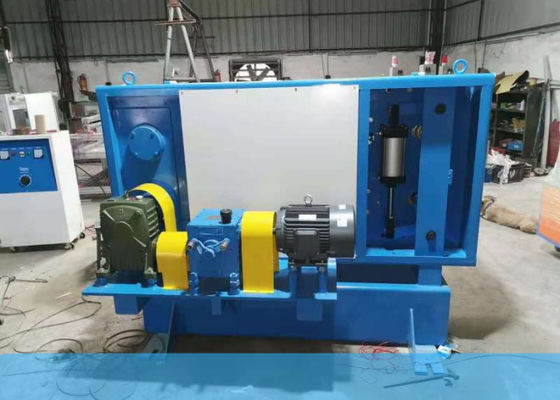

装置は上部および下の螺旋形ギヤ、クローラー車輪、安定した伝達、大きい収容量および便利な維持のモーター伝達変速機、減少の変速機およびハード・ドライブの構造採用する。
-
全シリーズに200kg-15000kgの10以上の指定があり、2種類の選ぶべきユーザーのためのZ4 DCモーターまたは可変的頻度モーターの速度の正規の構造がある。
-
電子メートルを使うと、それは回線速度および時間のメートルの長さを表示できる。
-
ユーザーのための地上シャフト伝達構造がケーブル、装甲、銅テープ保護し、巻く生産ラインで使用することを装備する。
-
張力トラクターは絶縁材の牽引のために使用される磁気粉の張力制御を採用する、
-
そして外装の放出の生産ライン。張力は即座に調節可能であり、流しのケーブルの摩耗を放出の後で防ぎ、効果的に同期の問題を解決する。そしてワイヤー直径に対する不均等な張力の効果。
-
小さいトラクターはユーザーが特別なプロセスで使用し、効果的にトラックの繰り返された耐用年数を改善することができるように便利である全面的な移動か上部フレームの移動構造を備えている、
3. 繊維光学の屋外ケーブルのおおうラインのための幼虫の牽引装置の主要なparamters:
|
タイプ |
最高。牽引力（kg） |
外の直径（mm）を通したケーブル |
トラック接触長さ（mm） |
トラック幅 |
シリンダー（組）の数 |
牽引の速度 |
|
TQD 300 |
300 |
≤Ø 15 |
390 |
60 |
3 |
200 |
|

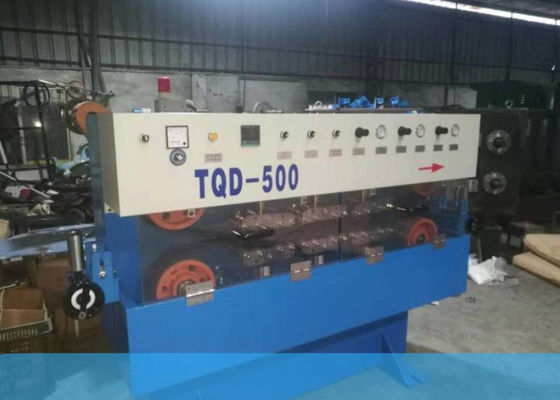

TQD 500 |
500 |
≤Ø 30 |
850 |
80 |
3 |
150 |
|

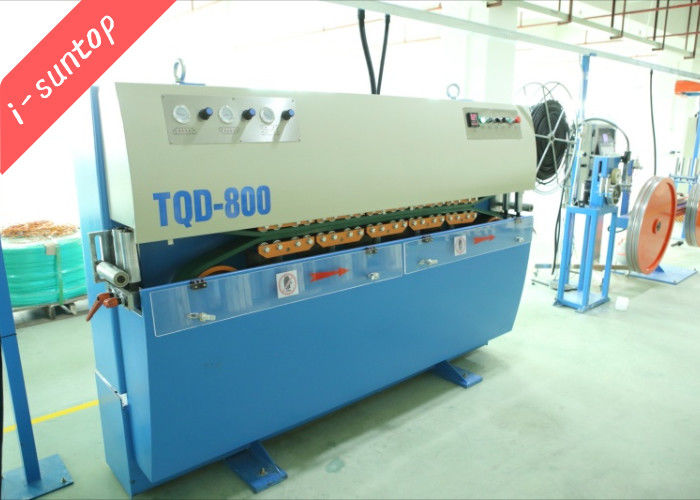

TQD 800 |
800 |
≤Ø 40 |
1150 |
80 |
4 |
120 |
|

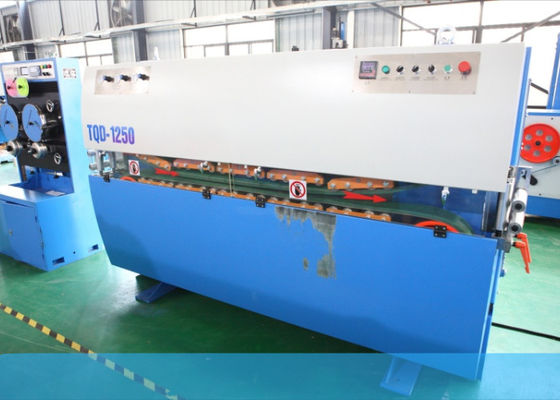

TQD 1250 |
1250 |
≤Ø 60 |
1600 |
120 |
5 |
100 |
|
TQD 1600 |
1600 |
≤Ø 80 |
1900年 |
120 |
6 |
80 |
|
TQD 2000年 |
2000年 |
≤Ø 100 |
2300 |
120 |
7 |
80 |
|
TQD 2500 |
2500 |
≤Ø 120 |
2500 |
140 |
8 |
60 |
|
TQD 3200 |
3200 |
≤Ø 150 |
2800 |
140 |
9 |
60 |
|
TQD 4000 |
4000 |
≤Ø 180 |
3500 |
160 |
10 |
30 |
|
TQD 5000 |
5000 |
≤Ø 200 |
4000 |
180 |
11 |
30 |
