詳細情報 |
|||
| 適用: | 製造の配分/ブレイクアウトの光ファイバケーブル | 構造の速度: | Max.120m/分 |
|---|---|---|---|
| 中心: | 4/6/12/24 | 放出の後の余分な損失: | 1550nm<=0.02dB/km （光ファイバー単一型） |
| 保証: | 12month | 電圧: | 3-phase 5wire 380V 50-60HZ |
| PLC: | Siemens | 終了する外のdiamter: | Max.12mm |
| ハイライト: | 配分の光ファイバケーブル機械を前提とする,SZの発振器の光ファイバケーブル機械,120m / 最低の光ファイバケーブル機械 |
||
製品の説明
SZの発振器が付いている配分の光ファイバケーブル機械を前提とする
i-suntopの光ファイバケーブル機械20220228.pdf
1. SZの発振器が付いている前提配分の光ファイバケーブル機械のための記述:
主に繊維光学の前提配線ケーブル機械が単信ケーブル、複式アパートケーブルをおよび中心が2~24の繊維ある配線ケーブルを作り出すのに使用されている。
ケーブルの構造:
0.6/0.9mmの緩衝繊維が付いているA. Indoorの配線ケーブルまでの+ケブラー/aramidヤーン メンバー+ LSZH/PVCの外装を増強するため;
2.0mm単信+fillers/のB. Breakoutケーブル メンバー+ LSZH/PVCの外装を増強するため;
多着色された裸繊維の亜単位+注入口が付いているC. Microのbeakoutケーブル メンバー+ LSZH/PVCの外装を増強するため;
2. SZの発振器が付いている前提配分の光ファイバケーブル機械の技術的な変数:
| 押出機のタイプ | 70×25押出機 |
| 放出材料 | LSZH、ポリ塩化ビニールのPE |
| 構造の速度 | Max.120m/分 |
| いいえ光ファイバーの給料支払いの巻き枠の | 巻き枠12/24の |
| 堅い緩衝された繊維の給料支払いの巻き枠の指定 | 400mm |
| 中心ワイヤー直径 | 0.6/0.9/2.0 |
| 堅い緩衝された繊維の給料支払いの張力 | 1N-3N |
| Aramidヤーンは完済する（受動か活動的な任意） | 12/16/24 |
| 指定テープ巻き取りリール | PN800巻き枠およびPN1250巻き枠 |
| 放出の後の余分な損失 | 1550nm<> |
| 機械の中心の高さ | 背景からの1000mm |
3. SZの発振器が付いている前提配分の光ファイバケーブル機械のためのライン コンフィギュレーション:
| 項目 | Qty. |
| Φ800-1250中央強さメンバーの給料支払い | 1set |

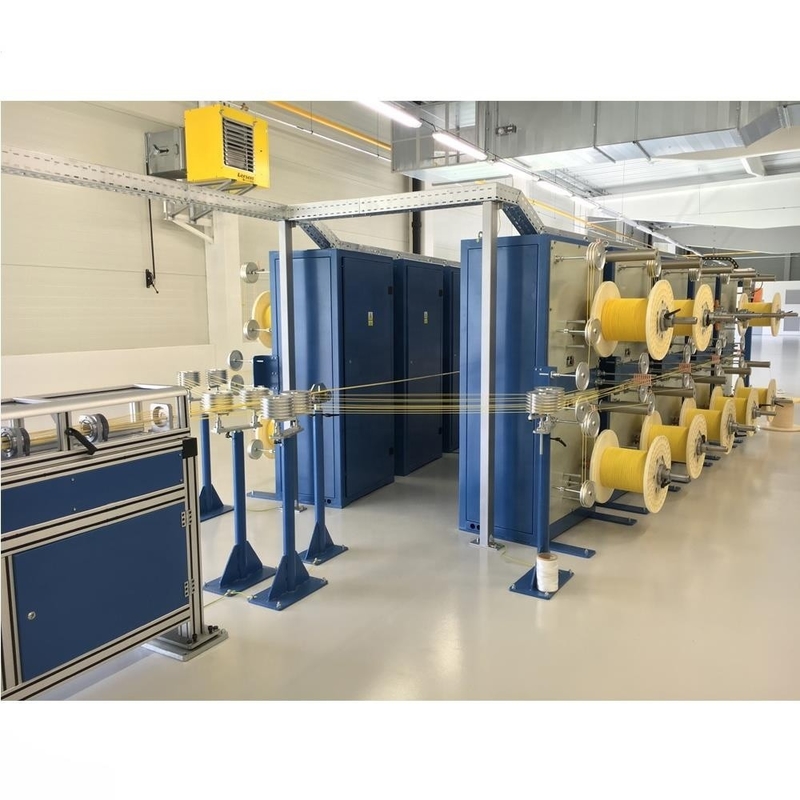

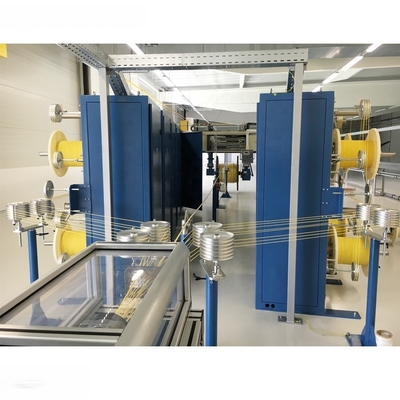

| 24heads堅い緩衝された繊維の給料支払い | 1set |
|
4つの頭部のaramidヤーンの給料支払い（利用できるモーターを備えられたaramidヤーンの給料支払いの選択） |
1set |

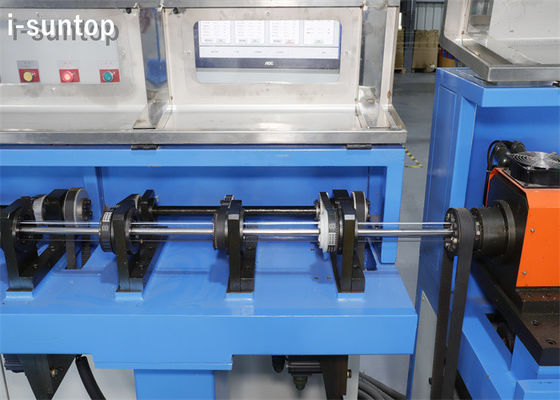

| SZの発振器 | 1set |
| 移動式型の支持 | 1set |
| 70押出機 | 1set |
| 75kgドライヤー+hopper | 1set |
| IPC+PLCのプログラム制御のsysterm | 1set |
| 4m移動水たらいおよび暖かい水漕 | 1set |
| 12mの固定タイプ冷水のたらいおよび冷水tank+chiller | 1set |
| レーザーの直径のゲージ | 1set |
| 二重車輪のキャプスタン | 1set |
|
φ800二重車輪の張力単位 |
1set |
|
800-1250mmのshaftless longmenのタイプ巻き取り装置 |
1set |
