詳細情報 |
|||
| 適用: | 蝶タイプ- 1 - 12cores FTTHのドロップ・ケーブル | 放出材料: | PVC/LSZH/PE |
|---|---|---|---|
| Desginの速度: | Max.190m/分 | いいえ繊維の完済してはいけない: | 1-12 |
| 放出の後の余分な損失: | 1550nm<=0.02dB/km （光ファイバー単一型） | サービス: | 12month保証 |
| 電圧: | 48KW、3-phase 5wire 380V 50HZ | PLC: | Siemens |
| ハイライト: | FTTHのドロップ・ケーブルの製造の機械類,12の中心は製造の機械類をケーブルで通信する,蝶ドロップ・ケーブルの製造業の機械類 |
||
製品の説明

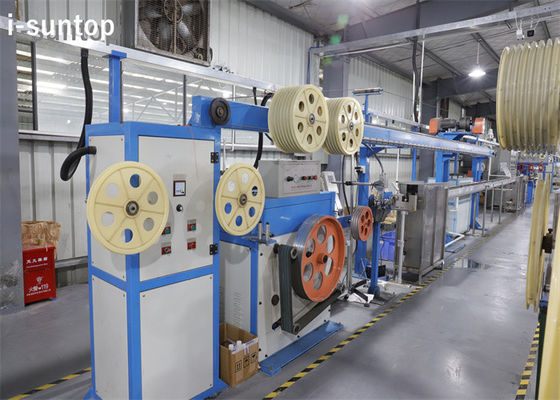

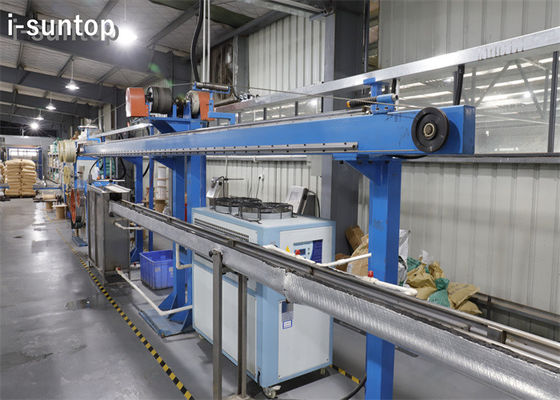

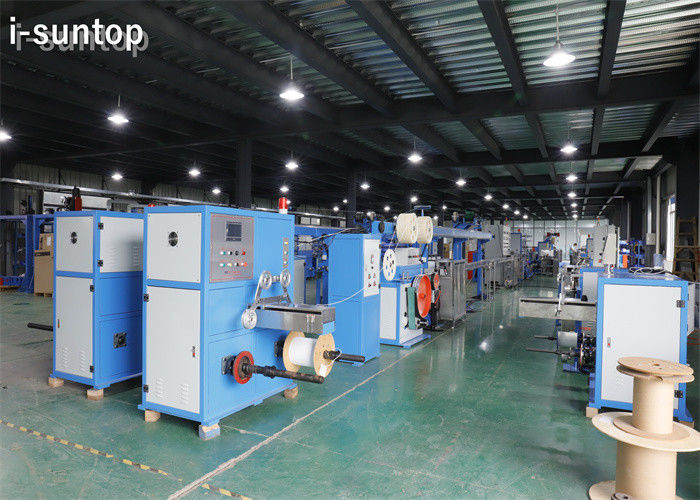

蝶タイプ- 1 - 12cores FTTHのドロップ・ケーブルの製造の機械類
i-suntopの光ファイバケーブル機械20220228.pdf
1.Equipment使用蝶タイプ- 1 - 12cores FTTHのドロップ・ケーブルの製造の機械類
GJXV、GJXFV、GJXH、GJXFH、GJYXCH、GJYXFCHおよび他の構造1のような蝶タイプFTTHのドロップ・ケーブルの生産のための生産ライン使用、| 12の繊維の蝶タイプ光学ドロップ・ケーブル;ポリ塩化ビニール、炎-抑制PE、低い煙ハロゲン自由に（LSZH）等のために適した放出材料;すべてのプロダクトは「YD/T1997-2009弓タイプの低下アクセス ネットワークのための光ファイバケーブル」の標準の条件を満たす。
蝶タイプのための2.Features - 1 - 12cores FTTHのドロップ・ケーブルの製造の機械類:
高い構成、全機械使用IPC+PLC制御システム、装置、たくさんの放出、高い生産の効率、光沢度の高い表面、小さい温度の相違、低雑音、よい安定性、の便利な操作、長い耐用年数の強い継続の低負荷の消費働くこと。
蝶タイプ- 1 -の3.Main技術的な変数12cores FTTHのドロップ・ケーブルの製造の機械類:
|
いいえ |
項目 |
Paramters |
|
1
|
構造の速度
|
190m/min
|
|
2
|
生産の速度
|
≥ 130m/min
|
|
3
|
光ファイバーのボビンのサイズ
|
Φ236 X Φ160 X Φ108かΦ300 X Φ160 xΦ250
|
|
4
|
光ファイバーの張力
|
0.5~3N （調節可能な）
|
|
5
|
巻き取り装置の張力
|
5~20N （調節可能な）
|
|
6
|
巻き取り装置のボビンのサイズ
|
PN400-PN 630mm
|
|
7
|
ラインの長さ
|
26m
|
|
8
|
ラインの中央高さ
|
1000mm
|
|
9
|
力
|
50KW
|
蝶タイプ- 1 -のための4.Main項目12cores FTTHのドロップ・ケーブルの製造の機械類:
| 項目 | Qty. |
| Φ800 Stengthenのメンバーの鋼線の給料支払い（1.0/1.2mmの鋼線のために） | 1set |
| 12頭部繊維FRP/の小さい鋼線の給料支払い | 1set |
| 移動式型の支持 | 1set |
| 50押出機 | 1set |
| 50kgドライヤー+hopper | 1set |
| IPC+PLCのプログラム制御のsysterm | 1set |
| 2.5mm移動水たらいおよび暖かい水漕 | 1set |
| 8mmの固定タイプ冷水のたらいおよび冷水タンク | 1set |
| Xタイプ レーザーの直径のゲージ | 1set |
| 640+400mmの二重車輪のキャプスタン | 1set |
| 9mケーブル蓄積装置 | 1set |
|
400-630mmのshaflessタイプ二重シャフトの巻き取り装置 |
1set |
