詳細情報 |
|||
| 放出材料: | PBT/pp/pu | 構造の速度: | Max.800m/分 |
|---|---|---|---|
| いいえ繊維の: | 12/24 | 適用: | PBTの緩い管の製造業 |
| サービス: | 電気部品6month、機械部分12か月 | 電圧: | 380v + 5% 50Hz AC 3段階+Nライン+地面ライン |
| ハイライト: | 光ケーブルの二次コーティングの生産ライン,繊維は二次コーティングの生産ラインをケーブルで通信する,マルチモード・ファイバの光ケーブル機械 |
||
製品の説明
12-24cores単一モードおよびマルチモード・ファイバの光ケーブルの二次コーティングの生産ライン
i-suntopの光ファイバケーブル機械20220228.pdf
1. 光ファイバケーブルの二次コーティングの生産ラインのための記述:
2-12中心の視覚繊維および1.5-3.5mmの注入口の要素が含まれている緩い管の突き出ることのために主に適した。
2. 光ファイバケーブルの二次コーティングの生産ラインの技術的な変数:
|
機械放出のタイプ |
50×25押出機 |
|
放出材料 |
PBT/pp/pu |
|
設計速度 |
Max.800m/分 |
|
実際の速度 |
Max.600m/分（Ф1.8mmPBTの緩い管） |
|
いいえ光ファイバーの給料支払いの |
12/24 |
|
光ファイバーの給料支払いの巻き枠 |
φ236*φ160*108mm、φ236*φ160*236mm。 |
|
繊維の給料支払いの張力 |
0.4N-1.5N |
|
巻き取り装置のボビンのサイズ |
PN630reelおよびPN800巻き枠 |
|
放出の後の余分な損失 |
≤ 0.02db/km （smのfiber@ 1310nm、1550nm） |
4. 光ファイバケーブルの二次コーティングの生産ラインのためのライン コンフィギュレーション:
|
項目 |
Qty. |
|

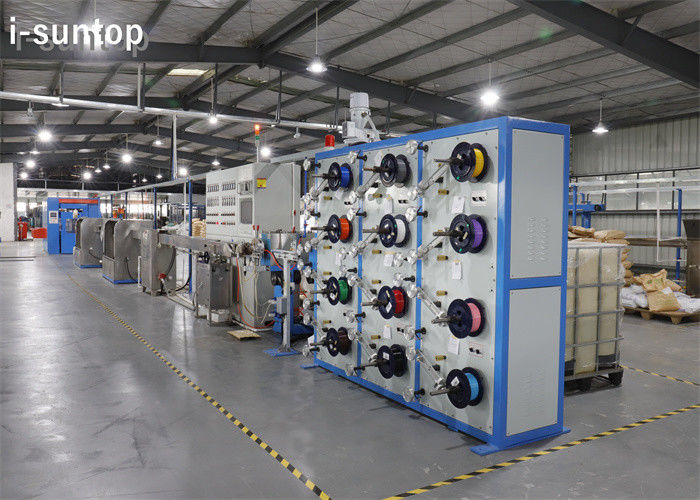

24heads繊維は完済する（取除かれて静電気装置が） |
1set |
|
1kgゼリーのバレルのためのゼリーの詰物装置 |
1set |
|

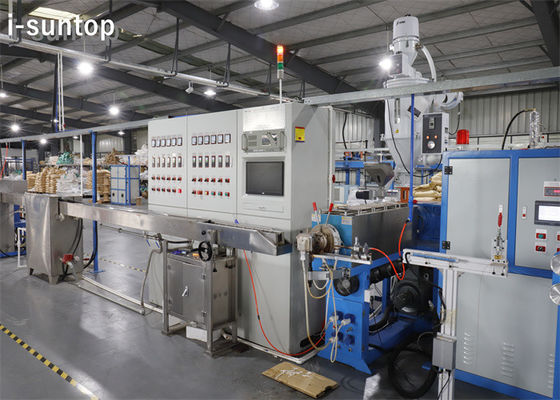

50mmの主要な押出機 |
1set |
|
ドライヤー+300kgの自動ホッパー |
1set |
|
IPC+PLCのプログラム制御のsysterm |
1set |
|
4mの移動可能な熱湯のタンク+熱湯タンク |
2sets |
|

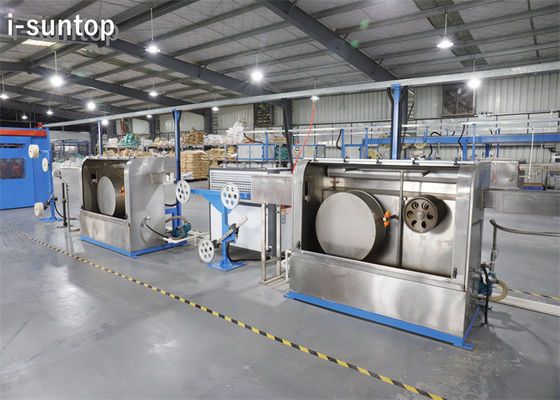

Ф630mmの単一の車輪capstan+Warm水噴霧装置 |
1set |
|
Ф630mmの単一の車輪capstan+Cold水噴霧装置 |
1set |
|
Xのタイプ レーザーの直径のゲージ |
1set |
|
張力ダンサーをとなさい |
1set |
|
二重シャフトの巻き取り装置630-800mm |
1set |
