詳細情報 |
|||
| 使用: | ワイヤの巻き込みとリワインディング用 | 保証: | 12ヶ月,長期滞在 |
|---|---|---|---|
| 駆動: | 1.5kW,380V AC 3相 50Hz | ボビンに金を払って: | 800-1000mm |
| 巻き込み幅: | 50mm-300mm | 機械の寸法: | L: 3500mm,W: 1500mm,H: 1800mm |
| 電源: | 220V/380V,50Hz/60Hz | 電力消費量: | 3.5KW |
| 風速: | 30 速度のオプション (設定可能) | 巻く速度: | 1分あたり最大100回転 |
| モデル: | CPM-100 | ロール スピード: | 780 RPM 最大 |
| パッケージのサイズ: | L: 100mm-300mm,W: 50mm-200mm,H: 20mm-100mm | 機械の重量: | 800kgについて |
| ローリング直径: | 50mm-200mm | 梱包速度: | 60~80個/分 |
| パワー: | 80W | ||
製品の説明
ネットワークケーブルのコイリング長さは通常1000フィート (305m) で,現在主に箱を使用しています. 曲がりのないワイヤの支払い. 特別な"8"形にコイリング.

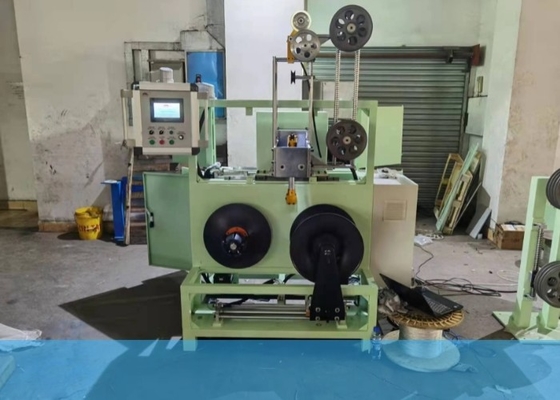

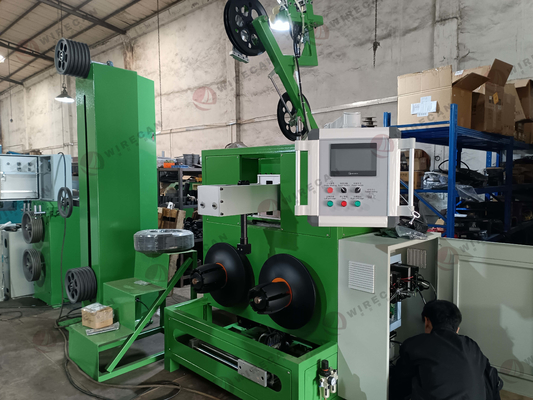

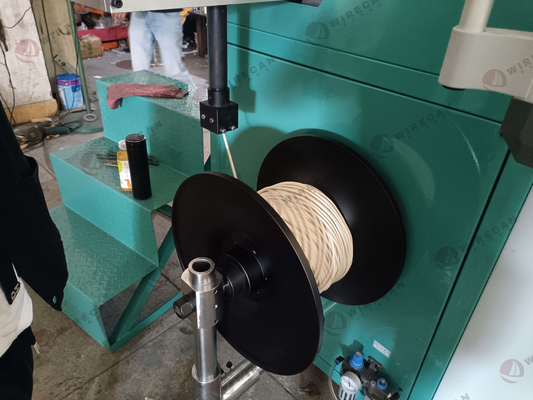

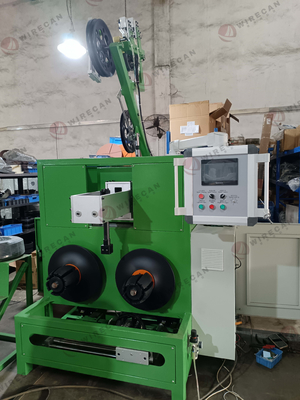

この装置は,ネットワークケーブルを 8 形のコイルに巻き込むために設計されています.
カイルの中央に穴を開け,包装中にワイヤーを抽出します.
ネットワークケーブルコイリングマシン (Network Cable Coiling Machine) は,ネットワークケーブル,同軸ケーブル,スピーカーケーブルを効率的にコイリングするために設計された特殊装置である.その主な機能は,特徴的な"8"形にケーブルを変換することです簡単に取り扱え 梱包することも可能になります
この機械 の 特徴 の 一つ は,均質 で 緊密 に 巻く ローリング を 製造 する 能力 で あり,きれい で 組織 的 な ケーブル 収納 を 確保 する こと です.これは,反巻きリングを組み込むことで達成されます巻き込み過程で絡み合いを防止し,スムーズでトラブルのない動作を可能にします.
装置には,箱のない,扭曲のないワイヤの回線システムがあり,巻き込み過程でケーブルをシームレスに供給できます.この システム は,ケーブル の 完全 性 を 保ち,損傷 や 変形 の 危険 を 最小 に する.
この機械の注目すべき側面は 多用性です ネットワークケーブル,同軸ケーブル,スピーカーケーブルなど装置は,精度と一貫性で,それらを効率的に希望された形に巻き込むことができます.
さらに,この機械は各コイルの中心に穴を開く.この穴は二重目的を担う.まずは,包装過程中にコイルからワイヤを取り出すことを容易にする.ケーブル製品の組み立てを簡素化する2つ目は,効率的な空気の放出を可能にし,閉じ込められた空気が包装の質に影響を及ぼすのを防ぎます.
| 特徴 | 記述 |
|---|---|
| 装置の種類 | ネットワークケーブル回転機 |
| 巻き込み方法 | 8 円形のコイル形形状で,反巻きリング |
| 適用する | ネットワークケーブル,同軸ケーブル,スピーカーケーブルを巻き込むのに適しています. |
| 巻き込み長さ | 通常 1000 フィート (305 メートル) |
| 送金 | ボックスフリー・トウィストフリー・ワイヤー・ペイオフ |
| コイル形 | 効率的なコイル形成のための特別な"8"形 |
| ワイヤー 抽出 | 包装中にワイヤーを簡単に抽出するためにコイルの中央に穴を開きます. |
| 巻き込み防止リング | 絡み合いを防止し,スムーズな巻き込みプロセスを保証します |
| 包装箱の互換性 | 巻き込みケーブルを包装箱に入れるのを容易にするように設計 |
| 汎用性 | 製造過程で柔軟性を確保する,ケーブルの様々な種類を扱うことができます |
1.申請する8 図 LAN ケーブル ワイリング マシン 双頭

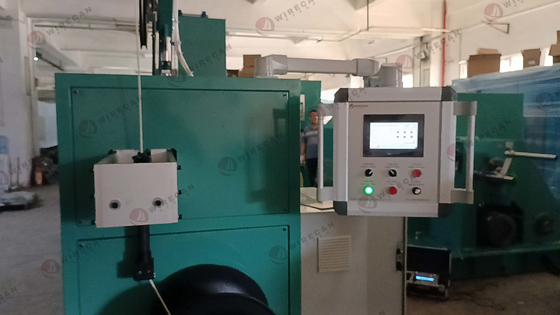

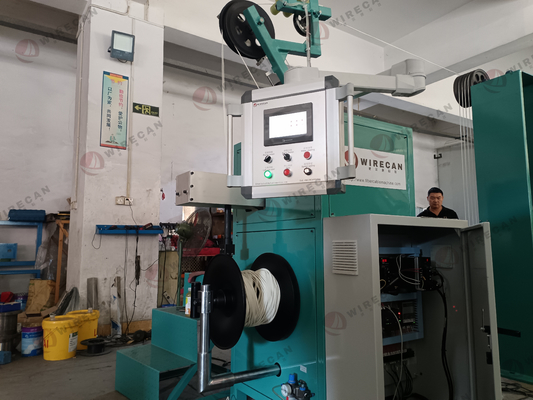

この装置は,図8のLANケーブル巻きに適用されます.各コイルは305m長で,箱に詰め込まれています.ケーブルは,梱包方法で引き出すことは簡単です.コイル内の空洞は,PLCで調整することができます.
2仕様8 図 LAN ケーブル ワイリング マシン 双頭
|
製品名
|
8 図 ランケーブル巻き機
|
|
タイプ
|
LANケーブル巻き機
|
|
適用可能な線直径
|
1.8~8mm
|
|
コイル内径
|
200mm
|
|
コイル外径
|
最大 500 mm
|
|
コイルの高さ
|
160~230mm
|
|
コイル毎のワイヤ長さ
|
100~305m
|
|
回転速度
|
最大 250 回転/分
|
|
体重
|
1600kg
|
|
測定量 (L*W*H)
|
8*2.2*2m
|
|
労働者の勧告
|
1人の労働者
|

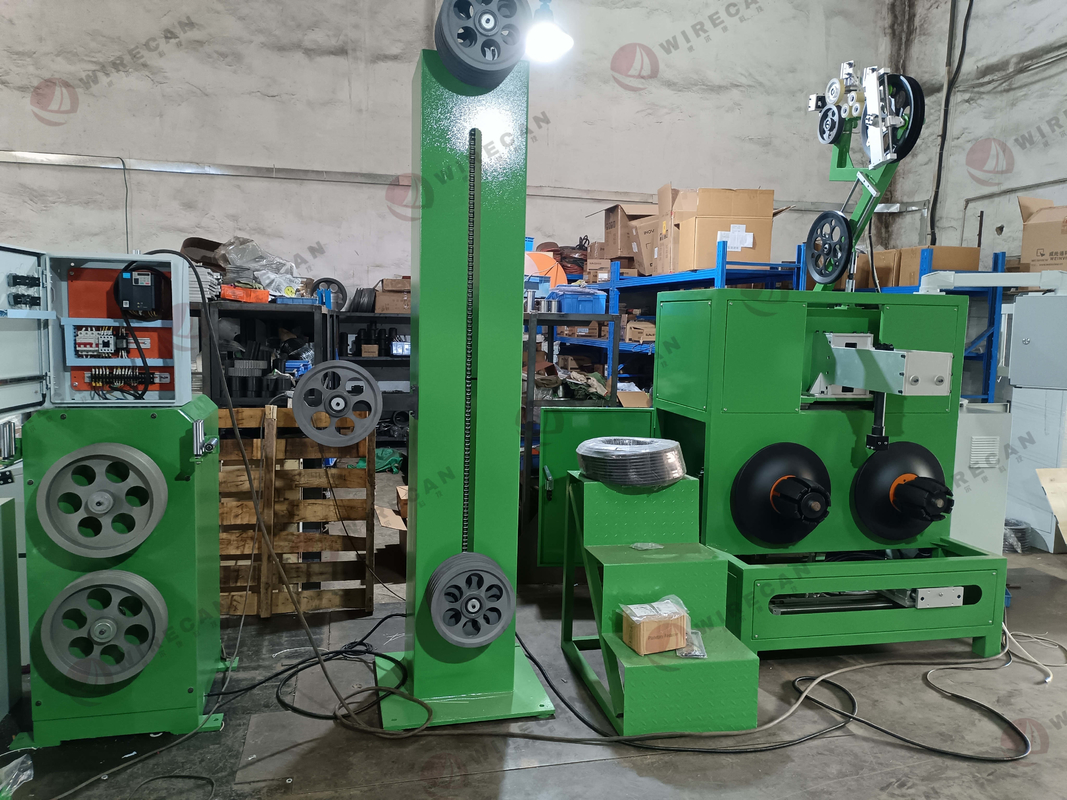

3. 構成要素8 桁のLANケーブル巻き機 双頭 :
| ポイント | すべての部品の名称と仕様 | 量 |

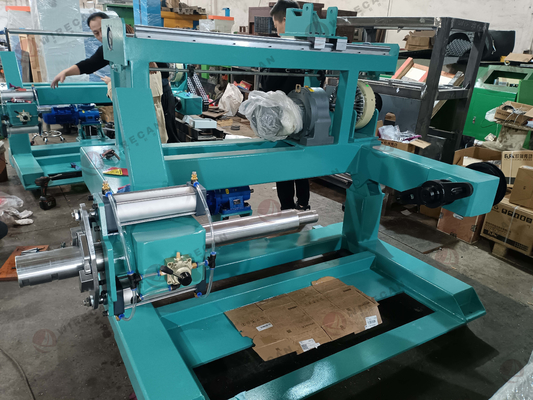

| 1 | 800mm~1250mmアクティブ・ペアオフスタンド (顧客の要求に応じて設計できます) | 1セット |
| 3 | ストレッチスタンド | 1セット |
| 4 | 二重軸巻き機 | 1セット |
