詳細情報 |
|||
| 項目: | 光ファイバケーブルの衝撃試験装置 | 使用法: | 光ファイバケーブルのテスト |
|---|---|---|---|
| 影響の高さ: | 1000mm | 影響の計算: | 1~9999回、セット任意に |
| Impact speed: | (10～20) times/min, set arbitrarily | 標準: | IEC60794-1-2 |
| 保証: | 1年 | 電源: | 220V |
| ハイライト: | 20times/min影響の試験機,縦の影響の試験機,縦の光ファイバケーブルの試験装置 |
||
製品の説明

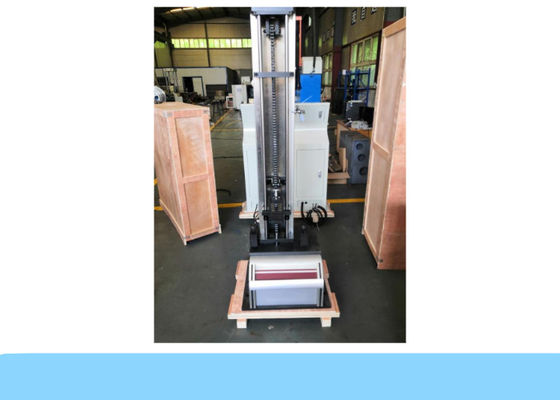

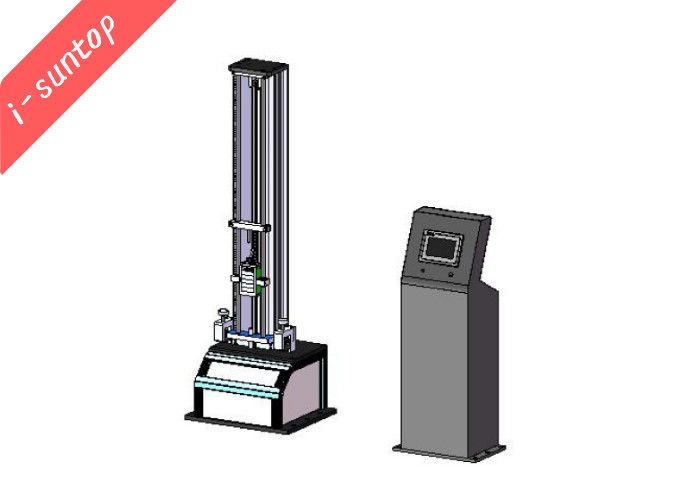

IEC-60794-1-2標準的な光ファイバケーブルの衝撃試験装置

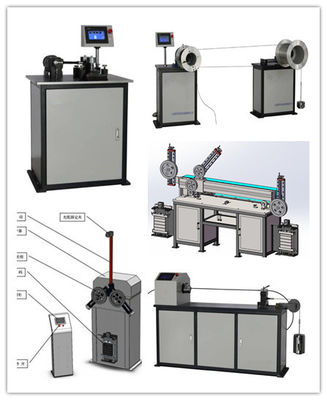

I-suntopの光ケーブルの機械テストのequipmen…
IEC-60794-1-2標準的な光ファイバケーブルの衝撃試験装置の1.Usage:
光ファイバーケーブルの影響の試験機は光ファイバーケーブルの抵抗の影響の能力を定めるように意図されている。

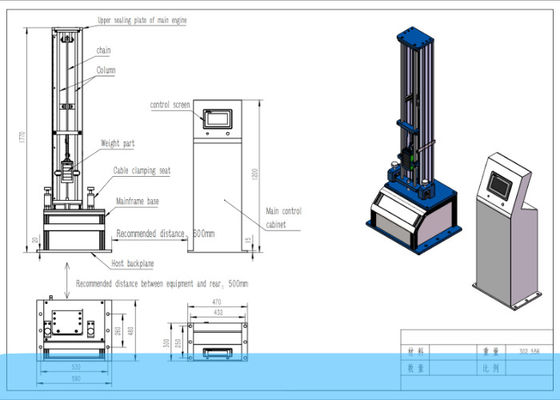

器具
器具は25mm円形にされた端が付いているハンマーが平らな鋼板で固定されるケーブルのサンプルで縦に落ちるようにする。器具はケーブルのサンプルで与えられるべき単一か多数の繰り返された影響を可能にするかもしれない。
影響のエネルギーは低下の高さとハンマーの重量定められる。
サンプル
サンプルは指定テストを遂行すること十分な代表的なケーブル長である。
2. IEC-60794-1-2標準的な光ファイバケーブルの衝撃試験装置の指定:
| 項目 | spec. |
|
プロダクト モデル |
GFK-1000 |
|
影響の高さ |
1000mm |
|
影響の速度 |
（10~20の）回/分、セット任意に。 |
|
影響の計算 |
1~9999回、セット任意に |
|
概要の光ケーブルのためのブラケットが付いている影響のハンマーの挿入物の重量 |
0.45kg |
|
弓タイプの光ケーブルのためのブラケットが付いている影響のハンマーの挿入物の重量 |
0.1kg |
|
光ケーブルの影響の表面の半径 |
12.5mm |
|
均衡 |
0.5kg×5、0.05kg×1 |
|
装置の重量 |
150kgについて |
IEC-60794-1-2標準的な光ファイバケーブルの衝撃試験装置の3.Factory設置条件:
- ホストの電源:単一フェーズ、AC220V±10%、50~60Hz、0.8kW。
- 1つ以上のmの安定した基盤、levelness≤0.5/1000および部屋に取付けなさい。
- 周囲温度:25℃±10℃の湿気:不凝縮≤80%。
- 屋内振動するか、または腐食性媒体無し
- 工場から渡している間、電源コードは16Aの機能と三相パワー プラグに接続された。再設置が要求されれば、ユーザーは明瞭生きているワイヤーおよびゼロ ライン。ユーザーが装置のためのグラウンド ワイヤーを接続すること事故を避けることを、提案される。
