詳細情報 |
|||
| 名前: | 光ファイバケーブルは曲がる装置を繰り返した | 適用: | 光ファイバケーブルのテスト |
|---|---|---|---|
| 繰り返された曲がる角度: | ±90° | 繰り返された曲がる速度: | （10~30の）回/分、セット任意に |
| 繰り返された曲がる計算: | 1~9999の任意のセット | 標準: | IEC60794-1-2 |
| 保証: | 1年 | 均衡ブラケット: | 5KG |
| ハイライト: | 単一フェーズの折り曲げ試験装置,800W折り曲げ試験装置,800Wケーブルの試験機 |
||
製品の説明

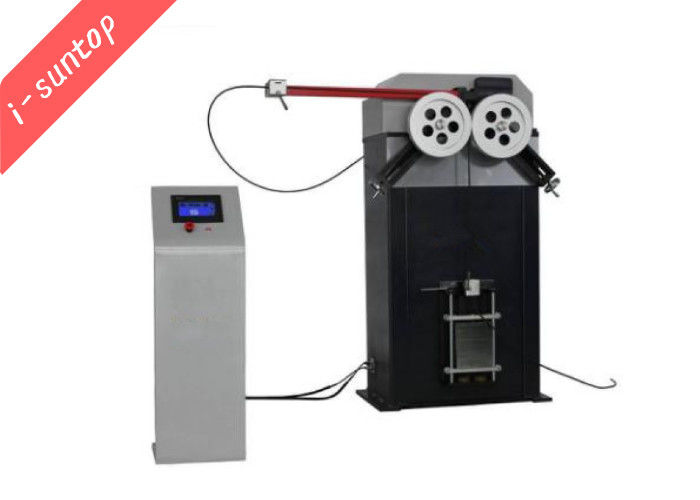

IEC-60794-1-2標準的な光ファイバケーブルの繰り返された折り曲げ試験装置
I-suntopの光ケーブルの機械テストのequipmen…
1. IEC-60794-1-2標準的な光ファイバケーブルの繰り返された折り曲げ試験装置の使用法:
光ファイバーケーブルによって繰り返される曲がるテスターが光ファイバケーブルの機能を定めるのに繰り返された曲がることに抗する使用されている（曲る循環）。
光ファイバーケーブルの影響のテスター シリーズはサンプルは抗張負荷に服従するがケーブルのサンプルが反対の方向の90°でケーブルの極度な端を曲げることによって180°のの斜めに後方そして先に曲がるようにする。

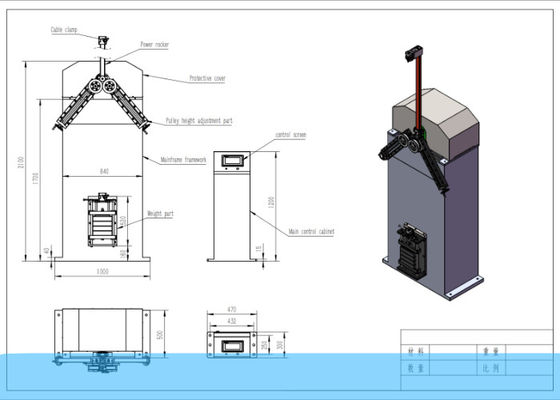

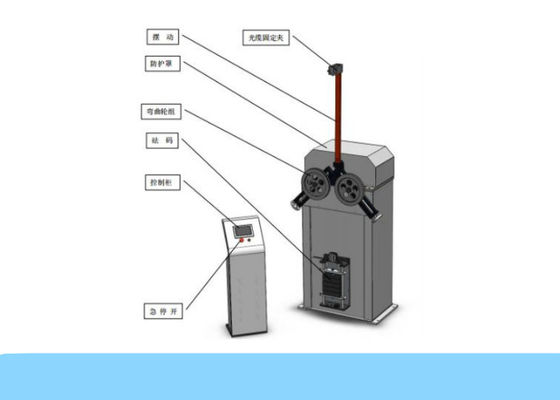

曲がる腕は光ファイバーを押しつぶすか、または光学損失を引き起こさないで全体のテストの間にケーブルを、しっかり握るように設計されている。曲げ半径はケーブルの曲げ半径に一致させるために選ばれる取り替え可能な緩和の巻き枠によって制御される。機械は30サイクル/分のレートで循環することができる。
2. IEC-60794-1-2標準的な光ファイバケーブルの繰り返された折り曲げ試験装置の指定:
| 項目 | spec. |
|
プロダクト モデル |
GFK-90 |
|
繰り返された曲がる角度 |
±90° |
|
繰り返された曲がる速度 |
（10~30の）回/分、セット任意に |
|
繰り返された曲がる計算 |
1~9999の任意のセット |
|
均衡ブラケット |
5kg |
|
均衡 |
5kg×4,2.5kg×1,1.0kg×1 |
|
曲がる車輪の半径 |
75mm、100mmおよび150mm、テスト要件に従って取り替え可能。 |
|
接点を動かす光ケーブルのグリップからの間隔 |
250mm、500mmおよび1000mmは、調節可能である場合もある。 |
|
装置の重量 |
600kgについて |
3. IEC-60794-1-2標準的な光ファイバケーブルの繰り返された折り曲げ試験装置の工場設置条件:
- ホストの電源:単一フェーズ、AC220V±10%、50~60Hz、0.8kW。
- 1つ以上のmの安定した基盤、levelness≤0.5/1000および部屋に取付けなさい。
- 周囲温度:25℃±10℃の湿気:不凝縮≤80%。
- 屋内振動するか、または腐食性媒体無し
