詳細情報 |
|||
| 適用: | 銅線の延伸機 | 入口の直径: | 0.5mm-1.0mm |
|---|---|---|---|
| 出口の直径: | Φ0.25~Φ0.08mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
| 保証: | 1つの年の保証 | 電圧: | 380V AC 50/60Hz |
| 製図用具: | 銅線 | 引く速度: | 1200M/MIN |
| ハイライト: | 1200m/min銅線の延伸機,3段階の銅線の延伸機,3段階良いワイヤー延伸機 |
||
製品の説明

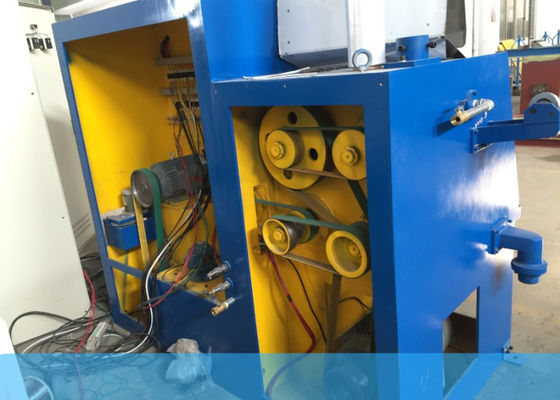

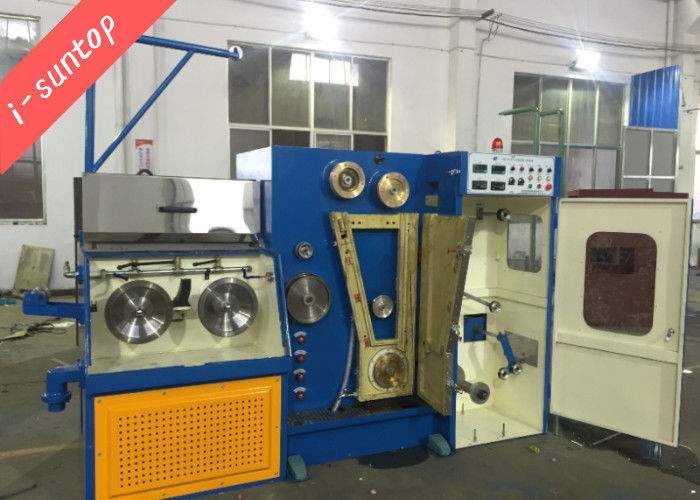

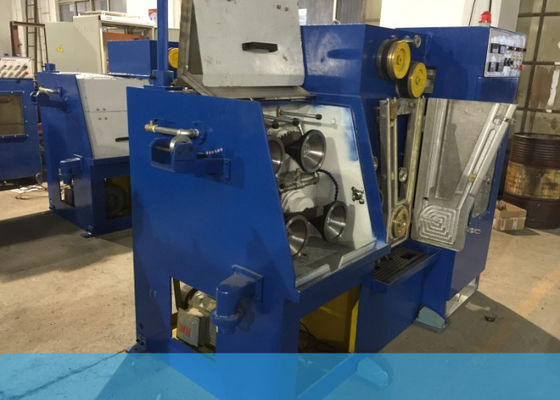

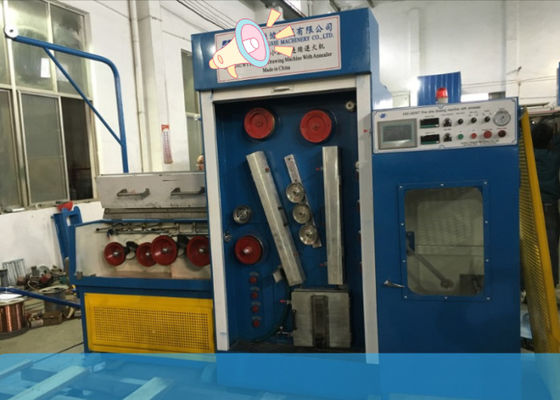

出口0.25mm-0.08mmのアニーリングを用いる良い銅線の延伸機
I-suntopの銅線のデッサンmachine20220301.pdf
1. 出口0.25mm-0.08mmのアニーリングを用いる良い銅線の延伸機のための適用:
GF-24DTのオンラインannealerが付いている良い銅線の延伸機が0.5mm-1.0mmから0.25mm-0.08mmまで単一の裸の銅線を引き、アニールするのに使用されている。annealerと共に、焼きなましプロセスの終了するコンダクター ワイヤーは次のプロセス座礁か放出に使用することができる。
2. 出口0.25mm-0.08mmのアニーリングを用いる良い銅線の延伸機のための指定:
| 機械タイプ | GF-22DT | GF-24DT | GF-14DT | GF-17ZDT |
| 制御システム | 生産の記録との従来のアナログのタイプ/デジタル制御 | |||
| 出口の直径 | φ0.1-φ0.32mm | φ0.08-φ0.25mm | φ0.25-φ0.7mm | φ0.3-φ0.75mm |
| 入口の直径 | φ0.6-φ1.2mm | φ0.5-φ1.0mm | φ0.8-φ1.6mm | φ0.8-φ2.00mm |
| 最高の回線速度 | 2000mpm/max | 2000mpm/max | 1200mpm/max | 1400mpm/max |
| ダイスいいえ。 | 22 | 24 | 14 | 17 |
| m/cのスリップの比率 | 15%+8% | 13%+8% | 15%+8% | 15%+8% |
| フレーム | 鉄の版の溶接の焼きなましの処置 | |||
| 引くキャプスタン | タングステン | |||
| 最高のキャプスタンの直径 | φ242.85mm | φ242.5mm | φ316mm | φ250mm |
| 苦境の速度のキャプスタンの直径 | φ199mm | φ199mm | φ268mm | φ250mm |
| スプーラ ボビンのサイズ | O.D.φ380mm/max | O.D.φ400mm-φ630mm | ||
| ボビンのloading&unloadingタイプ | シャフトのタイプ | |||
| 最高の積載量 | 50KG/MAX | 500KG/MAX | ||
| 焼きなましのタイプ | 3-phase DC | |||
| 主要なモーター力 | 11KW | 11KW | 15kw | 15KW |
| 力をとなさい | 3.7KW | 3.7KW | 3.7kw | 11KW |
| 最高流れをアニールしなさい | DC300A | DC300A | DC600A | DC800A |
| 最高電圧をアニールしなさい | DC50V | DC50V | DC50V | DC50V |
| 焼きなましモーター力 | 16KVA | 16KVA | 30KVA | 40KVA |
| 蒸気の量 | 8kg/h | 8kg/h | 10kg/h | 10kg/h |
| 冷水容量 | 150L/min | 150L/min | 250L/min | 250L/min |
| 圧縮空気の容量 | 0.4~0.6Mpa、15L/min | 0.4~0.6Mpa、15L/min | 0.4~0.6Mpa、20L/min | 0.4~0.6Mpa、20L/min |
| 動力源 | 380V 50/60HZ | |||
| 機械サイズ | 2100×1600×1700 | 2100×1600×1700 | 2600×1600×1900 | 3020L×1688W×2015H |
| 機械重量 | 3000KG | 3000KG | 3200KG | 4000KG |
3. 出口0.25mm-0.08mmのアニーリングを用いる良い銅線の延伸機のための部品
| 名前 | 量 |
| 1.Pay-off （ワイヤーもつれの自動停止） | 1セット |
| 2. 主要な延伸機 | 1セット |
| 3. 焼きなまし機械 | 1セット |
| 4.Electricキャビネット | 1set |
| 5.Operationパネル | 1セット |
| 6.Spare部品 | 1セット |
