詳細情報 |
|||
| 適用: | 銅線の延伸機 | 入口の直径: | 8mm |
|---|---|---|---|
| 出口の直径: | 1.2/2.2-3.5mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
| 保証: | 1つの年の保証 | 電圧: | 380V AC 50/60Hz |
| 製図用具: | 銅線 | 引く速度: | 1500m/min |
| ハイライト: | 590DCコンバーターの銅の棒の故障機械,8mmの銅の棒の故障機械,8mmの銅線機械 |
||
製品の説明

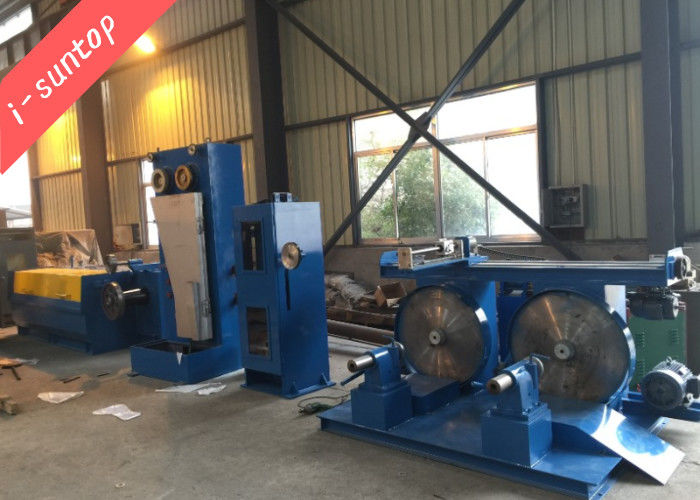

Coilierの焼きなまし機械が付いている銅の棒の故障ワイヤー延伸機
I-suntopの銅線のデッサンmachine20220301.pdf
1. Coilierの焼きなまし機械が付いている銅の棒の故障ワイヤー延伸機のための適用:
高速銅の棒の故障機械が8mmから1.2mm-3.5mmまで単一の裸の銅線を引き、アニールするのに使用されている。デッサンの速度を絶えず使用でき、電気制御が互いに一致させることができる引くキャプスタンはラインで整理される。
2. 焼きなまし機械が付いている銅の棒の故障の延伸機のための指定
|
機械タイプ |
GF-13DL |
GF-9DL |
|
入口の直径 |
φ8 |
φ8 |
|
出口の直径 |
φ1.2~φ3.5 |
φ2.2~φ3.5 |
|
Max.lineの速度 |
2000年 |
1500 |
|
ダイスは番号が付いている |
13 |
9 |
|
延長係数 |
i=1.4~1.2減少 |
|
|
キャプスタン |
Tungaten |
|
|
最高のキャプスタンの直径 |
φ450 |
|
|
苦境の速度のキャプスタンの直径 |
φ450 |
|
|
フレーム |
分裂の鋳造 |
|
|
主要なモーター |
DC250KW |
DC200KW |
|
苦境の速度のキャプスタン モーター |
DC75KW |
|
|
コイラー モーター |
AC15KW |
|
|
二重皿のスプール モーター二重スプーラ |
2*DC30KW |
|
|
修正システム |
PIDの同期制御のspoole |
|
|
インバーター制御 |
590DCコンバーター |
|
|
伝達タイプ |
ギヤ |
|
|
給料支払い方法 |
門脈のタイプ |
|
|
単位の横断 |
モーターを減速しなさい |
|
|
張力制御 |
振動腕による空気のバランス |
|
|
潤滑のタイプ |
タイプすくいで完全 |
|
|
二重スプーラの適当なスプーラ サイズ |
φ500~φ630 |
|
|
コイラー容量（KG） |
1200-1800 |
|
|
動力源（V） |
50HZ/380V |
|
|
ブレーキ |
空気ブレーキ |
|
|
次元 |
26500*6700*5000 |
23800*6700*5000 |
3. 焼きなまし機械が付いている銅の棒の故障の延伸機のための部品
|
名前 |
量 |
|
1. 片持梁給料支払いの棚 |
1 |
|
2. HXE-450/13DLの主要な延伸機 |
1 |
|

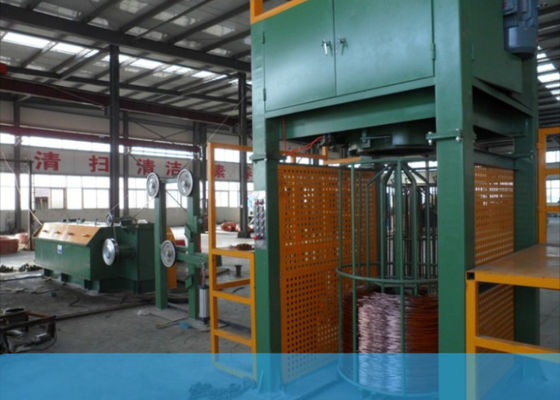

3. HXE-TH400アニーリング機械 |
1 |
|
4. HXE-220張力コントローラー |
1 |
|

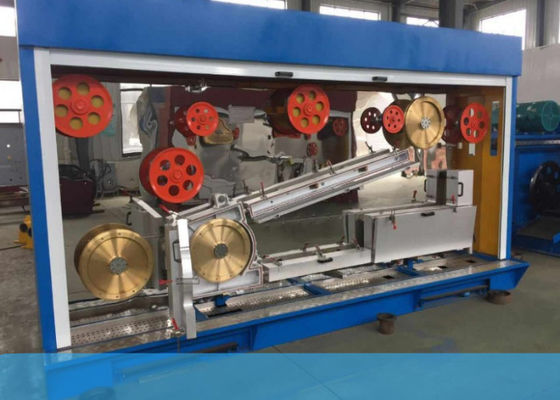

5. HXE-SX630倍のスプーラ |
1 |
|
6. HXE-WF800コイラー及びバスケットのチェンジャー システム |
1 |
|
7. エアコンのない電気キャビネット/（確認するため） |
3 |
|
8. PLC&Touchingスクリーンが付いている操作のパネル/ |
1 |
|
9. 蒸気発生器 |
1 |
|
10. 機械を指す及び通すワイヤー |
1 |
|
11. 銅力フィルター |
1 |
|
12. ギヤ オイルのリサイクリング・システム |
1 |
|
13. 空気圧縮機及び空気タンク |
1 |
|
14. バット溶接機（8mmの銅の棒のために） |
1 |
|
15. PCDは死ぬ |
確認しなさい |
|
16. 他 |
確認しなさい |
