詳細情報 |
|||
| ジャケット材料: | HDPE/MDPE | Max.Lineの速度: | 100m/min |
|---|---|---|---|
| Max.cores: | 12 | 適用: | ASU Unitubeケーブルの製造業 |
| サービス: | 1つの年の保証、長期維持 | 力の電圧: | 80KW 380V 50HZ AC 3段階 |
| ハイライト: | 12芯光ケーブル加工機、GYFY光ケーブル加工機,GYFY Optical Cable Process Machine |
||
製品の説明

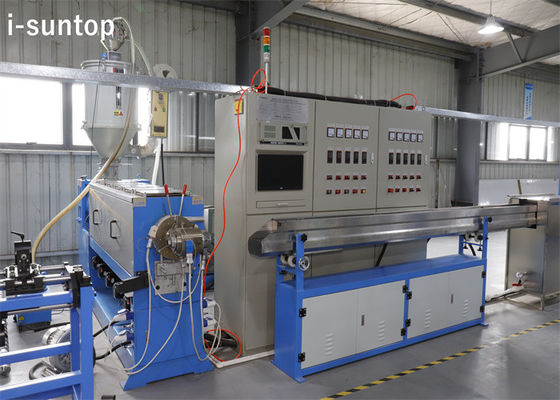

GYFY 12cores ASU-Unitubeの光ケーブルのプロセス機械
i-suntopの光ファイバケーブル機械20220228.pdf
GYFY 12cores ASU-Unitubeの光ケーブルのための1.Description:
ASU =小型ADSS
空気のSelf-Supported ASUの光ファイバケーブルに緩い管の構造および耐水性のゲルの混合物が繊維に重大な保護を提供するある。
管にケーブルを水密保つために、材料を水妨げることは適用される。
2つの平行繊維強化プラスチック（FRP）要素は双方に置かれる。
ケーブルは単一のPEの外の外装で覆われる。
それは長距離コミュニケーションのためのアンテナの取付けのために特に適している。
GYFY 12cores ASU-Unitubeの光ケーブルのための2.Whichプロセス機械:
- 繊維の着色機械
- SZの座礁装置が付いているケーブルのおおうライン
繊維の着色機械の3.Technical変数
| 制御システム | 人間-機械インタフェース+ PLC制御 |
| ランプ力 | 台湾のブランド ライト力を採用しなさい |
| ランプ | 輸入UV-Aを選ぶことができたり治癒は量を保障する |
| 横装置 | 自動装置を横断するためにとれば |
| 構造の速度 | Max.1800 |
| 着色の速度 | Max.1500 |
| 着色の層の厚さ | 3~5μm |
| 張力を支払いなさい | 0.4N~1.2N±0.05N |
| 横ピッチ | 0.1~1.5mm |
| 着色の後の余分な損失 | ≤0.02dB/Km |
| MAX.光ファイバーの巻き枠のサイズ |
Φ236 *Φ160*108*Φ25.4mm （25KMの巻き枠） Φ236*Φ160*225*Φ25.4mm （50KMの巻き枠） |
| 力 |
380V±10% 50Hz 5三相ライン |
| 着色容量 | 90KM/h.について。 |
| 機械重量 | 850KG |

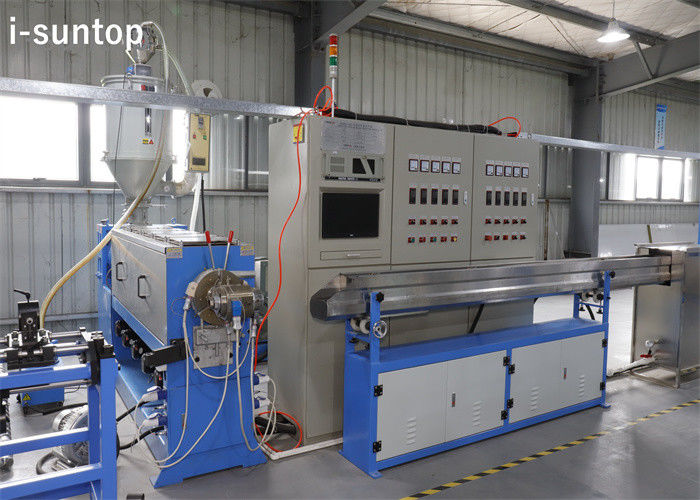

ケーブルのおおうラインの3.Technical変数:
|
ケーブルの中心の直径 |
5-25mm |
|
緩い管の直径 |
1.5-3mm |
|
ケーブルの直径 |
5-35mm |
|
ケーブルの壁の厚さ |
1.0-3.0mm |
|
線構造の速度 |
100m/min |
|
ライン生産の速度 |
80m/min （ケーブルdia:10mm） |
|
付加的な減少 |
0.02dB/km （1310and 1550） |
|
押出機の出力 |
Max280kg/h |
