詳細情報 |
|||
| 緩い管材料: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| 応用: | ユニチューブエアブローンの製造 | サービス: | 1年保証、長期メンテナンス |
| 力の電圧: | 80KW 380V 50HZ AC 3 段階 | ||
| ハイライト: | マイクロ光ケーブル押出ライン、空気吹き光ケーブル押出ライン,Air Blown Optical Cable Extrusion Line |
||
製品の説明
Uni-Tube 空気吹きマイクロ光ケーブル生産押出ライン
i-suntop 光ファイバー ケーブル マシン 20220228.pdf

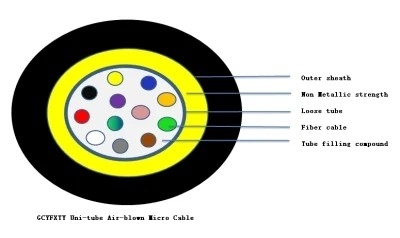

1.説明Uni-Tube 空気吹きマイクロ光ケーブル:
光ファイバーは、高弾性プラスチック製でチューブ充填コンパウンドが充填されたルース チューブに収納されています。ルーズチューブの外側に強度部材としてアラミド糸を配置し、溝の入ったシースを押し出します。このタイプのケーブルは、アクセス ネットワークの送風構造に特に適しています。
2.どの加工機でGYFY 12cores ASU-Unitube 光ケーブル:
- 繊維着色巻取機
- ルーズチューブ生産ライン
- SZ撚り機
- ケーブル被覆線
3.繊維発色巻取機の仕様
| 制御システム | マンマシンインターフェース + PLC 制御 |
| ランプ電力 | 台湾ブランドのライトパワーを採用 |
| ランプ | UV-Aのインポートを選択でき、硬化量を確保できます |
| トラバース装置 | 自動巻取・トラバース装置 |
| 構造速度 | 最大1800 |
| 発色速度 | 最大1500 |
| 着色層の厚さ | 3~5μm |
| 緊張を払う | 0.4N～1.2N±0.05N |
| トラバースピッチ | 0.1～1.5mm |
| 着色後の余分な損失 | ≤0.02dB/km |
| 最大。光ファイバーリールサイズ | Φ236 *Φ160*108*Φ25.4mm(25KMリール) |
| パワー | 380V±10% 50Hz |
| 着色力 | 約90KM/h。 |
| 機械重量 | 850キロ |

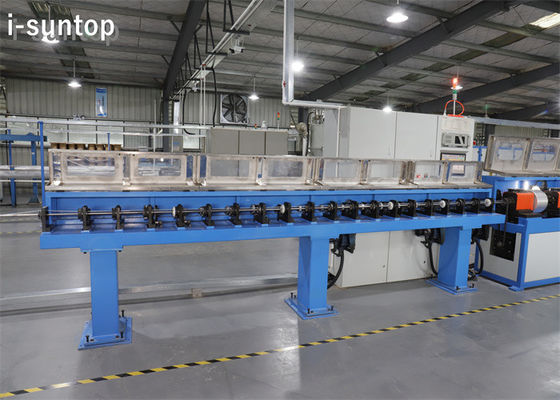

3.ルースチューブ生産ラインの仕様：
| 押出機の種類 | 50×25押出機 |
| 押出材 | PBT |
| 構造速度 | Max.800m/分 |
| 生産速度 | (1.8mm PBTルースチューブ) |
| 光ファイバー繰り出しリールの数 | 12 |
| 光ファイバー繰り出しリールの仕様 | 25km、50kmの標準光ファイバーリール |
| 光ファイバーの繰り出し張力 | 0.4N～1.5N |
| 巻き取りリールの仕様 | PN630リールとPN800リール |
| 押出後の過剰損失 | ≤ 0.02db / km (sm ファイバー @ 1310nm、1550nm) |
| 機械中心高さ | 背景から1000mm |
4.SZ撚り機の仕様：
| 構造速度 | 最大100m/分 |
| ルーズ チューブ ペイオフ リールの数 | 12 |
| ルーズチューブペイオフリールの仕様 | PN630-800mm |
| SZツイストピッチ | 50mm～800mm |
| SZ逆角 | 最大: 1800rpm |
| エンボスヘッドの最高速度 | 最大: 4000rpm |
| エンボスピッチ | 20mm～500mm |
| 追加損失 | ≤ 0.02db / km (sm ファイバー) |
| 電源要件 | 68KVA、AC380V ±10% 50HZ 三相5線式 |
| 消費電力 | 約40KW/h |
| 容量 | 4~6km/h |
5. ケーブル外装ラインの仕様:
ケーブルコアの直径 | 5-25mm |
ルーズチューブの直径 | 1.5～3mm |
ケーブルの直径 | 5-35mm |
ケーブル壁の厚さ | 1.0～3.0mm |
ライン構造速度 | 100m/分 |
ライン生産速度 | 80m/分(ケーブル径10mm) |
追加の減衰 | 0.02dB/km (1310および1550) |
押出機出力 | Max280kg/h |
