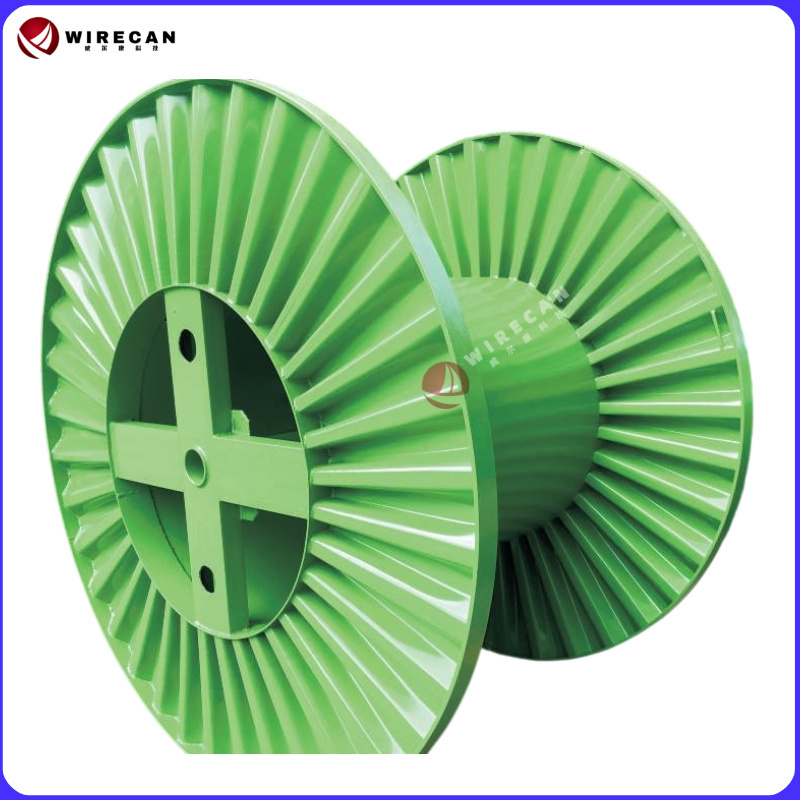

ワイヤーおよびケーブル巻線用コルゲート鋼ボビン、ヘビーデューティーケーブルドラム/スチールボビン/光ファイバーケーブル

 波形鋼ボビンは、多くの産業用途、特に電線・ケーブル業界において重要です。これらのボビンは通常、高品質の鋼でできており、電線やケーブルを巻き付けるための頑丈で耐久性のある表面を提供するように設計されています。

波形鋼ボビンの主な利点の1つは、電線やケーブルを損傷から保護する能力です。これらのボビンは、平らで安定した表面を提供することにより、巻き取り、保管、または輸送中に電線やケーブルが押しつぶされたり、曲がったり、その他の損傷を受けたりするのを防ぐのに役立ちます。これにより、電線やケーブルが良好な状態を維持し、時間の経過とともに適切に機能するのに役立ちます。

波形鋼ボビンのもう1つの利点は、その汎用性です。建物の電気ケーブルの支持から、電気通信ネットワークの光ファイバーケーブルの輸送まで、さまざまな用途に使用できます。また、サイズ、形状、耐荷重などの特定の要件に合わせてカスタマイズすることもできます。

製品説明:

 本製品は、GB4004-83、JB/T7600.3-94、およびDlN46395規格に準拠して製造されています。一般的な炭素鋼Q235（A3）薄鋼板を波形に打ち抜いたものが側板として使用され、そのマンドレルと本体は4溝補強鋼棒で支持されています。本製品は、ボビンの強度を強化するだけでなく、ボビンの軽量化も実現しており、バンチャー、ストランディングマシン、押出機、ケーブルマシン、アーマリングマシンとして使用できます。

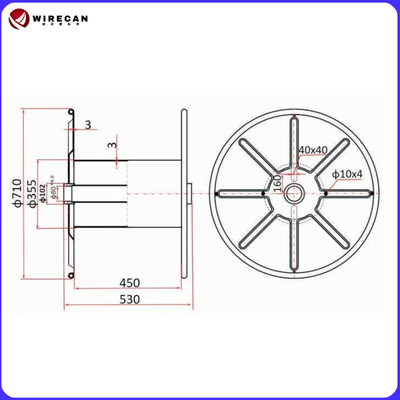

シリアル番号	仕様モデル	側板直径D1	主要直径D2	車軸穴径D4	キャリングホール径D5	車軸穴とキャリングホールの中心距離E	外幅L1	内幅L2
1	800	800	400	80	40	160	600	500
2	1000	1000	500	80	40	160	750	630
3	1120	1120	560	80	40	160	850	710
4	1250	1250	630	80	40	160	950	800
5	1400	1400	710	80	65	300	1060	900
6	1600	1600	800	80	65	300	1180	1000
7	1800	1800	1000	100	65	300	1320	1120
8	2000	2000	1120	1235	65	300	1500	1250
9	2240	2240	1250	125	65	300	1700	1400
10	2500	2500	1500	125	65	300	1900	1600
11	2800	2800	1800	140	65	300	2120	1800
12	3150	3150	2000	160	65	500	2300	2000
13	4000	4000	2800	200	80	500	2300	2000





特性	説明
材質	波形鋼
容量	5000 kg
電線/ケーブル径	最大800 mm
設計	電線/ケーブルを均等に分配するための波形設計
目的	ストランディングプロセス中に電線/ケーブルを保持および分配するため
強度	ストランディングプロセスに耐える高い引張強度と耐久性
利点	ストランディングプロセス中の絡まりや重なりのリスクを軽減
一般的に使用される場所	ストランディングマシン
メンテナンス要件	摩耗や損傷について定期的な清掃と検査が必要

​
