詳細情報 |
|||
| 適用: | 製造の配分/ブレイクアウトの光ファイバケーブル | 終了する外のdiamter: | Max.11.5mm |
|---|---|---|---|
| 設計速度: | Max.120m/分 | いいえの完済してはいけない: | 4/6/12/24 |
| 放出の後の余分な損失: | 1550nm<=0.02dB/km （光ファイバー単一型） | 保証: | 18month |
| 電圧: | 3-phase 5wire 380V 50-60HZ | サーボ モーター: | Danfoss |
| ハイライト: | ブレイクアウトの光ファイバケーブルの生産ライン,120mpm光ファイバケーブルの生産ライン |
||
製品の説明

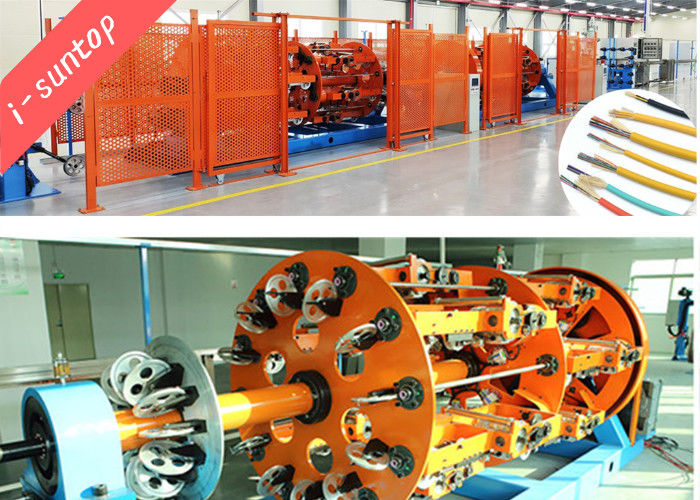

おりの座礁のタイプ配分/ブレイクアウトの光ファイバケーブルの生産ライン
i-suntopの光ファイバケーブル機械20220228.pdf
1. おりの座礁のタイプ配分/ブレイクアウトの光ファイバケーブルの生産ラインのための記述:
次にラインはより少しにより12外装塗るaramidヤーンの後で一緒にの単一の単心ケーブルか堅い緩衝された繊維をそして使用され座礁させるために突き出る。それはまた配分/ブレイクアウトの光ファイバケーブルの突き出る外の外装に使用することができる。物質的のポリ塩化ビニール、LSZHのPEのジャケット、外の直径最高11.5mmである。
2. おりの座礁のタイプ配分/ブレイクアウトの光ファイバケーブルの生産ラインの技術的な変数:
| 機械タイプ | 70×25押出機 |
| 適した放出材料 | LSZH、ポリ塩化ビニールのPE |
| 設計速度 | Max.120m/分 |
| いいえおりのリード編み機の | 巻き枠12/24の |
| おりのリード編み機の給料支払いの巻き枠の指定 | 400mm |
| 中心ワイヤー直径 | 0.6/0.9/2.0 |
| 堅い緩衝された繊維の給料支払いの張力 | 1N-3N |
| Aramidヤーンは完済する（受動か活動的な任意） | 12/16/24 |
| 指定テープ巻き取りリール | PN800巻き枠およびPN1250巻き枠 |
| 放出の後の余分な損失 | 1550nm<> |
| 機械の中心の高さ | 背景からの1000mm |
3. おりの座礁のタイプ配分/ブレイクアウトの光ファイバケーブルの生産ラインのためのライン コンフィギュレーション:
| 項目 | Qty. |

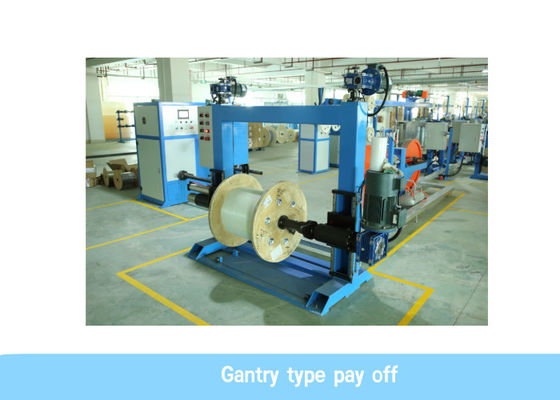

| Φ800-1250中央強さメンバーの給料支払い | 1set |

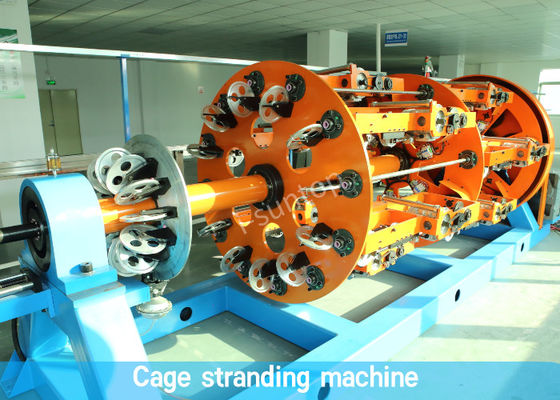

| 12headsおりのリード編み機 | 2sets |
|

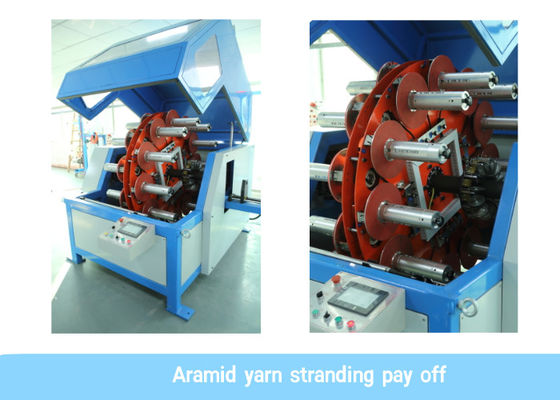

24頭部のaramidヤーンの給料支払い（利用できるモーターを備えられたaramidヤーンの給料支払いの選択） |
1set |
| 移動式型の支持 | 1set |
| 70主要な押出機 | 1set |
| 75kgドライヤー+hopper | 1set |
| 刑事IPC+PLC制御 | 1set |
| 4m移動水たらいおよび暖かい水漕 | 1set |
| 12mの固定タイプ冷水のたらいおよび冷水tank+chiller | 1set |
| レーザーの直径のゲージ | 1set |
| 蓄積装置 | 1set |
| 二重車輪のキャプスタン | 1set |
|
φ800二重車輪の張力単位 |
1set |
|
800-1250mmのshaftless longmenのタイプ巻き取り装置 |
1set |
