詳細情報 |
|||
| 適用: | 光電合成ケーブルのための座礁 | 材料の座礁: | 緩い管および力ワイヤー |
|---|---|---|---|
| 最高速度を座礁させているSZ: | Max.1800rpm | SZの座礁ピッチ: | 50mm-800mm |
| 設計速度: | Max.50m/分 | いいえの完済してはいけない: | Max.12 |
| 放出の後の余分な損失: | ≤ 0.02db/km （sm繊維） | 電圧: | 3-phase 5wire 380V 50HZ |
| ハイライト: | 生産ラインを座礁させている1200/12人のSZ,1800rpm光ファイバケーブルの生産ライン,1200/12の光ファイバケーブルの生産ライン |
||
製品の説明

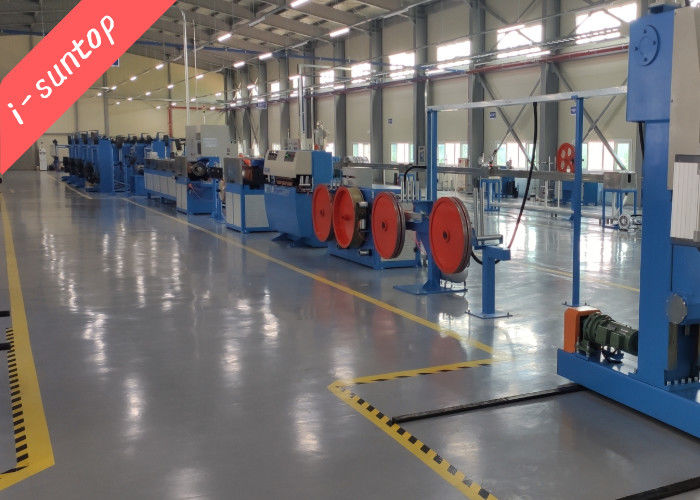

1200/12の光電合成ケーブルSZの座礁の生産ライン
i-suntopの光ファイバケーブル機械20220228.pdf
1. 1200/12の光電合成ケーブルSZの座礁の生産ラインのための適用:
ラインは緩い管の要素Ф1.8-Ф4.0mmの1.5-10mmsquareからの力ワイヤーのSZの座礁のために使用される。
2. 1200/12の光電合成ケーブルSZの座礁の生産ラインのための利点:
A. Pay-offはモーターを備えられた巻き取り装置装置である、給料支払いの張力は安定し、信頼でき、緩い管の最大数は12に達することができる。
B. SZの座礁は完全な差動構造であり、座礁ピッチは安定している。
C.結ぶヤーンは二重ヘッド一点対面交差ねじれる方法を採用し、ヤーンの張力は安定し、信頼できる細分化によって制御される。
D.生産ラインに張力過剰運転、解放ベルトの破損を妨げるライン破損、および水のような健全で、軽い警報がある。
Eのオートメーション、それはの高度の国際的な産業コンピュータ技術の制御システムMES、ERPシステム、実時間追跡し、管理の生産とつなぐことができる。
F.主制御のシステムおよび部品は国際的な有名なブランドを採用し、生産ラインに安定性が高いおよび信頼性がある。
3. 1200/12の光電合成ケーブルSZの座礁の生産ラインの指定:
| 構造の速度 | Max.50m/分 |
|
強さメンバー |
Ф1mm~Ф12mm |
|
座礁の後のMax.cableの直径 |
Ф20mm |
| いいえ緩い管/力ワイヤー給料支払いの巻き枠の | 12 |
| 緩い管の給料支払いの巻き枠の指定 | PN800-1200mm |
|
ピッチをねじっているSZ |
50mm-800mm |
|
SZの逆の角度 |
最高:1800rpm |
|
浮彫りになる頭部の最高速度 |
最高:4000rpm |
|
浮彫りになるピッチ |
20mm-500mm |
|
付加的な損失 |
≤ 0.02db/km （sm繊維） |
|
電源の条件 |
55KWのAC380V ±10%の50HZ三相五線式 |
1200/12の光電合成ケーブルSZの座礁の生産ラインのための4.Line構成
| 項目 | Qty. |
|
800-1250mmの能動態は完済する |
1set |
|
Φ800張力単位 |
1set |
|

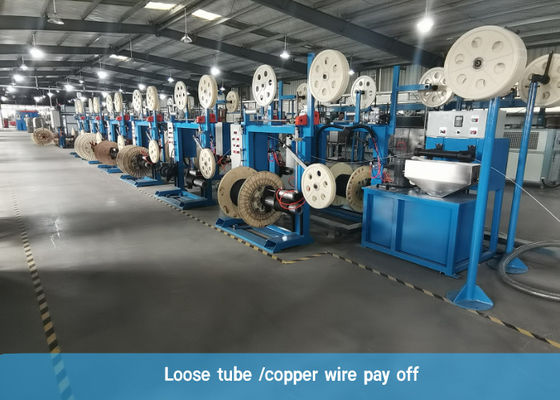

Φ800-1200mmの緩い管/銅線の給料支払い |
12sets |
|
鋼線の指導装置 |
1set |
|
ゼリーの詰物装置 |
1set |
|
装置を集めるケーブルの中心 |
1set |
|

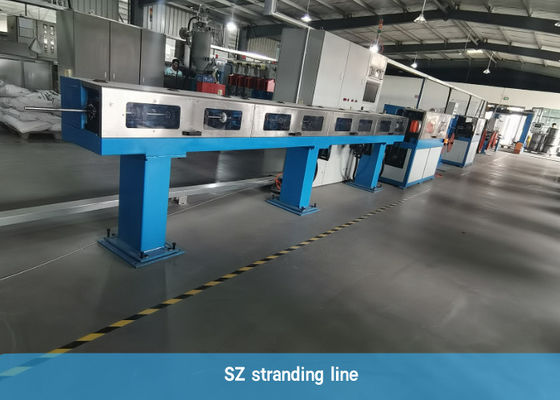

SZの発振器 |
1set |
|
複車輪の同心の交差つなぎ |
1set |
|
テープ給料支払いを妨げる水 |
1set |
|
単一の車輪の同心の交差つなぎ |
1set |
|
800二重車輪のキャプスタン |
1set |
|
800の張力装置 |
1set |
|

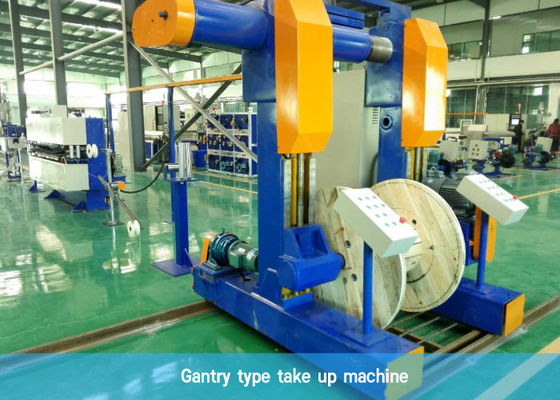

800-1600mmはとる（利用できる地上のガントリー タイプ選択） |
1set |
|
IPC+PLCプログラム電気制御キャビネット |
1set |
