詳細情報 |
|||
| 製品名: | SZの汀線 | 材料の座礁: | 緩いチューブ |
|---|---|---|---|
| 最高SZの座礁。速度: | Max.1800rpm | ピッチ: | 50mm-800mm |
| 最高。設計速度: | Max.80m/分 | 緩い管は完済する: | Max.12 |
| 放出の後の余分な損失: | ≤ 0.02db/km （sm繊維） | 力: | 48KW、3-phase 5wire 380V 50HZ |
| ハイライト: | 緩い管SZの汀線,光ファイバケーブルSZの汀線,空気の光ファイバケーブルの生産ライン |
||
製品の説明

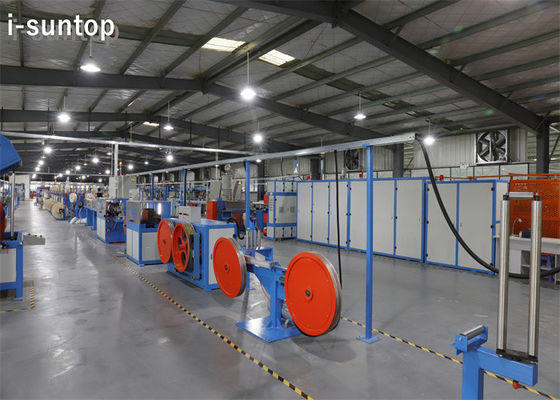

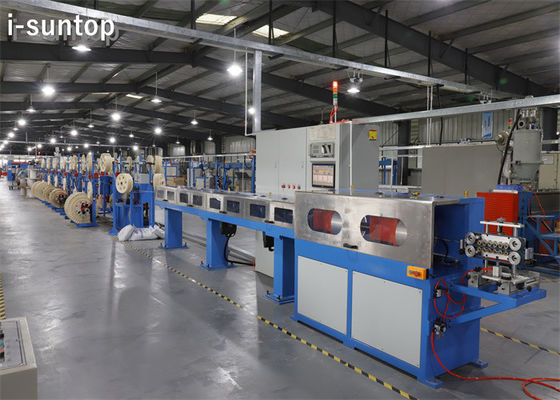

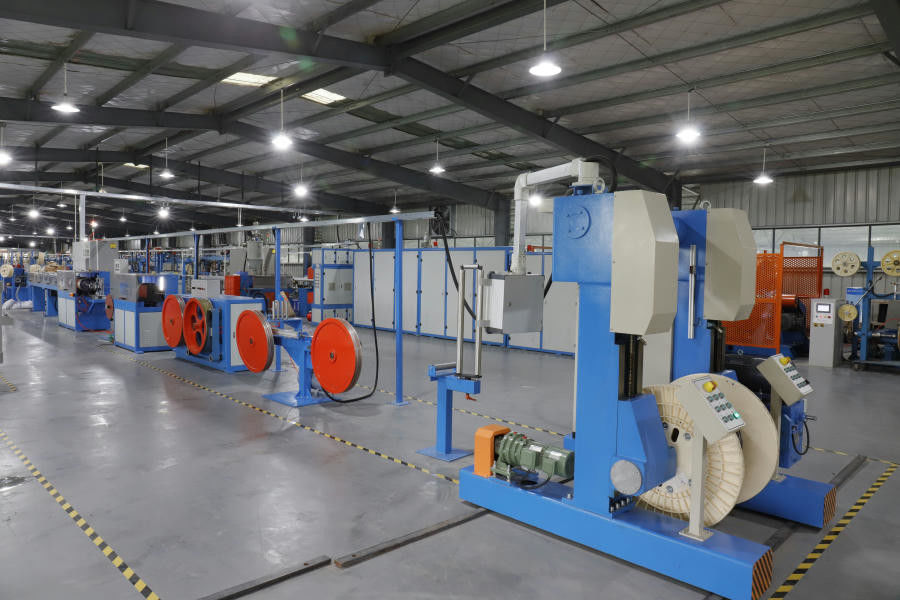

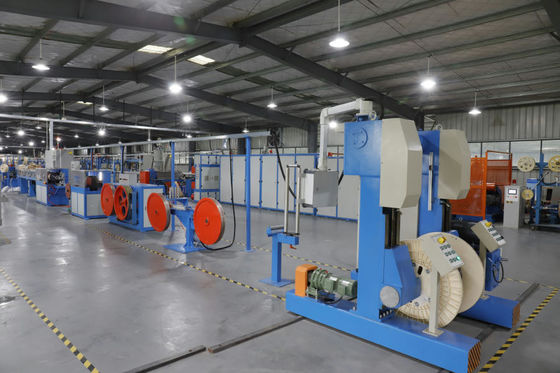

144cores座礁させた空気の光ファイバケーブルのための緩い管SZの汀線
i-suntopの光ファイバケーブル機械20220228.pdf
1. 144cores座礁させた空気の光ファイバケーブルの緩い管SZの汀線のための使用法:
ラインは緩い管の要素Ф1.8-Ф3.0mmのSZの座礁のために使用される。次のケーブルの必要性このSZの汀線。
2. 144cores座礁させた空気の光ファイバケーブルの緩い管SZの汀線のための特徴:
A. Pay-offはモーターを備えられた巻き取り装置装置である、給料支払いの張力は安定し、信頼でき、緩い管の最大数は12に達することができる。
B. SZの座礁は完全な差動構造であり、座礁ピッチは安定している。
C.結ぶヤーンは二重ヘッド一点対面交差ねじれる方法を採用し、ヤーンの張力は安定し、信頼できる細分化によって制御される。
D.生産ラインに張力過剰運転、解放ベルトの破損を妨げるライン破損、および水のような健全で、軽い警報がある。
Eのオートメーション、それはの高度の国際的な産業コンピュータ技術の制御システムMES、ERPシステム、実時間追跡し、管理の生産とつなぐことができる。
F.主制御のシステムおよび部品は国際的な有名なブランドを採用し、生産ラインに安定性が高いおよび信頼性がある。
3. 144cores座礁させた空気の光ファイバケーブルのための緩い管SZの汀線のDatesheet:
| 構造の速度 | Max.80m/分 |
|
強さメンバー |
Ф1mm~Ф12mm |
|
座礁の後のMax.cableの直径 |
Ф20mm |
| いいえ緩い管の給料支払いのボビンの | 12 |
| 緩い管の給料支払いの巻き枠の指定 | PN630-800mm |
|
SZの座礁ピッチ |
50mm-800mm |
|
SZの逆の角度 |
最高:1800rpm |
|
つなぎの頭部の最高速度 |
最高:4000rpm |
|
つなぎピッチ |
20mm-500mm |
|
付加的な損失 |
≤ 0.02db/km （sm繊維） |
|
電源の条件 |
48KWのAC380V ±10%の50HZ三相五線式 |
144cores座礁させた空気の光ファイバケーブルの緩い管SZの汀線のための4.Element
| 項目 | Qty. |
|
800-1250mmの門脈のタイプは完済する |
1set |
|
Φ800張力装置 |
1set |
|
Φ630-800mmの緩い管の給料支払い |
12sets |
|
ゼリーの詰物装置 |
1set |
|
dunitを集めるケーブルの中心 |
1set |
|
ねじれのためのSZの発振器 |
1set |
|
複車輪の同心の交差つなぎ |
1set |
|
テープ給料支払いを妨げる受動のタイプ倍シャフト水 |
1set |
|
単一の車輪の同心の交差つなぎ |
1set |
|
800二重車輪の牽引 |
1set |
|
800の張力単位 |
1set |
|
800-1400mmと、横断するため機械（地面のガントリー タイプ）を |
1set |
|
IPC+PLCのコントロール パネル |
1set |
